SMD Lauflicht - Lötbausatz zum richtigen erlernen von SMD-Löten

7,99 €*

Sofort verfügbar, Lieferzeit 1-3 Tage

Produktnummer: blink233142
Produktinformationen "SMD Lauflicht - Lötbausatz zum richtigen erlernen von SMD-Löten"
Mit diesem Bausatz kann man spielerisch einfach das richtige SMD löten lernen, denn dieser Bausatz hat viele verschiedene SMD-Komponenten.

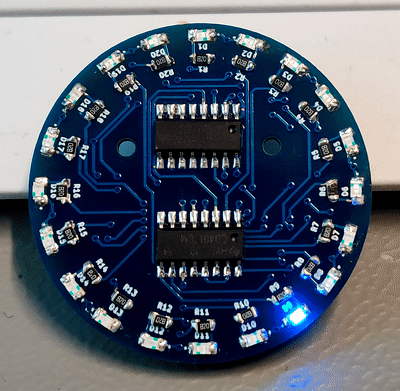

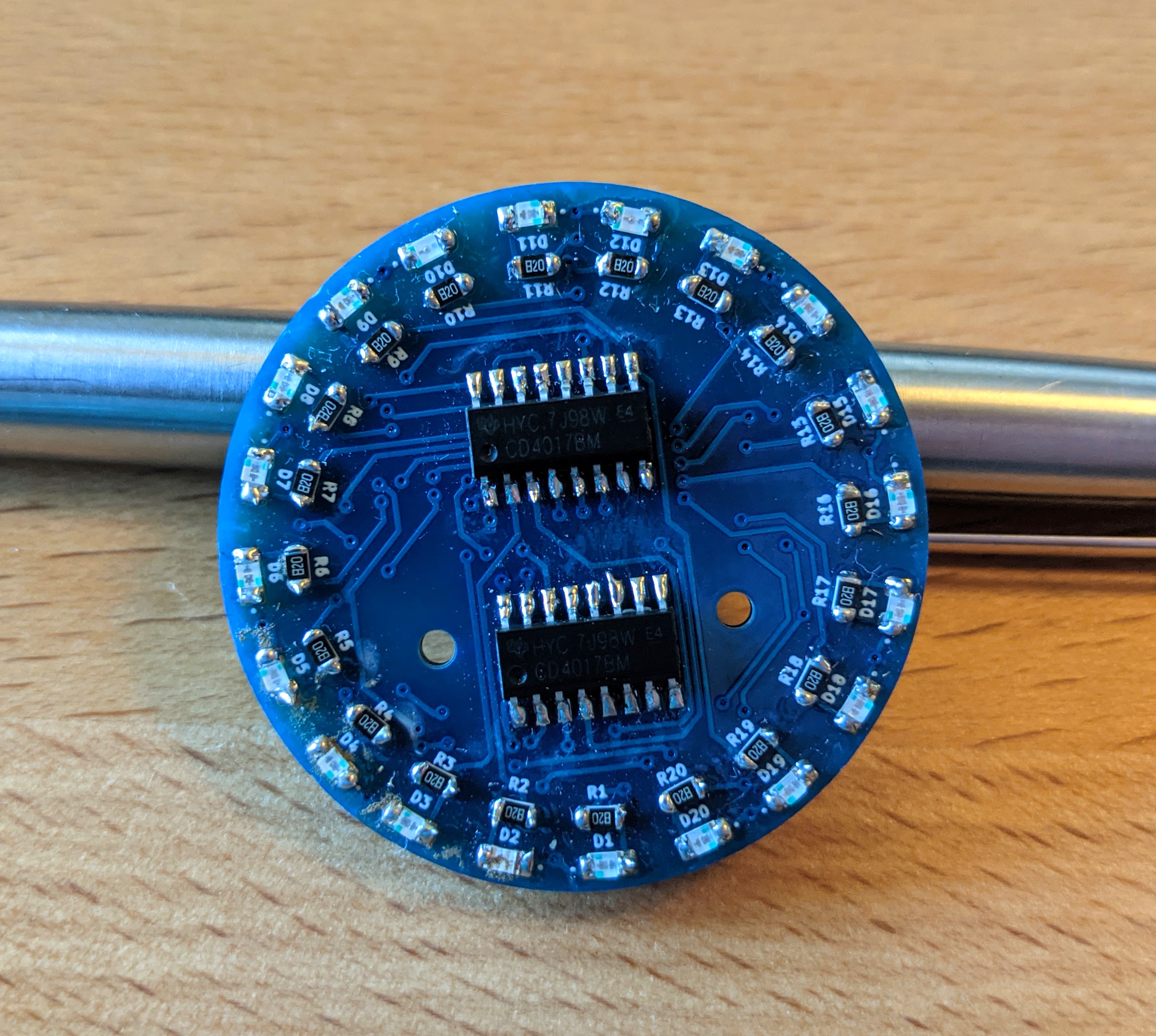

Auf der Vorderseite jagt eine LED im Kreis. Das Lauflicht wird durch den Aufbau des Taktgebers NE555 (U1) und zwei Schieberegister TI4017 (U2, U3) erreicht. Der NE555 schiebt dabei durch das Clock-Signal jeweils ein Bit durch beide Schieberegister. Am Ende wird die Schaltung resetet und beginnt den Zyklus von vorne. Die Ausgänge von U2 steuern die 20 LEDs (D1-D20). Da das TI4017 nur 10 Ausgänge besitzt, werden pro Ausgang zwei LEDs angesteuert. U3 steuert über zwei Ausgänge je einen Transistor (Q1, Q2), welche dann abwechselnd D1-D10 bzw. D11-D20 auf GND ziehen. Dieser Vorgang wiederholt sich dann.


Der Bausatz kommt mit allen benötigten Bauteilen und Platine:
  • Platine
  • Widerstände und LEDs
  • Taktgeber NE555, Schieberegister, Transistoren etc
  • Batteriehalter
Anleitung und Interaktives Board: https://binary-kitchen.github.io/SolderingTutorial/
Bauzeit: 2-4 Stunden
Schwierigkeit: Mittel, Schwer
Zielgruppe: Erwachsene, Kinder, Nerds
Benötigte Batterien (nicht enthalten): CR2032 Knopfzelle / LIR2032 Knopfzellen-Akku

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.
