Solarpunk Synthesizer – Solarbetriebener DIY Noise-Bausatz mit 74HC14

Produktinformationen "Solarpunk Synthesizer – Solarbetriebener DIY Noise-Bausatz mit 74HC14"

Solarpunk Synthesizer – DIY Noise-Bausatz mit Solarzelle

Der Solarpunk Synthesizer ist ein einzigartiger Lötbausatz für Klangforschende, Noise-Fans und Synth-Enthusiasten. Basierend auf einer minimalistischen Schaltung mit einem Schmitt-Trigger (74HC14), einem Operationsverstärker und drei Potentiometern erzeugt der Synthesizer faszinierende Klanglandschaften – komplett stromunabhängig durch Sonnenlicht.

Das Konzept

Ursprünglich entwickelt wurde die zugrunde liegende Schaltung 1996 von Ralf Schreiber. Die Schaltung war Teil seiner „Solarsoundmodule“ – kleine, solarbetriebene Klanggeneratoren mit tierähnlichen Sounds, inspiriert von Natur und Insektenwelt.

Marc Dusseiller führte die Idee weiter, und Jörg Heinemann entwickelte daraus eine THT-Version (Through-Hole Technology), die sich perfekt als DIY-Bausatz eignet. So entstand der heutige Solarpunk Synth – ein spielerischer Einstieg in die Welt der Solarenergie, Elektronik und experimentellen Klänge.


Was macht ihn besonders?

  • Kein Netzteil nötig: Funktioniert komplett mit einer kleinen Solarzelle
  • Einzigartige Sounds: Zwitschern, Summen, Pfeifen – jedes Modul klingt anders
  • Variabler Klang: Die Sonneneinstrahlung beeinflusst direkt die Klanggestaltung
  • Experimentierfreude: Schaltung lässt sich leicht modifizieren oder erweitern
  • Kopfhörerausgang: 3,5 mm Stereo-Klinke zum Anschluss an Verstärker oder Audio-Interfaces

Ideal für:

  • Synthesizer-Fans & DIY-Audio-Tüftler:innen
  • Workshops zu Solarenergie & Elektronik
  • Solarpunk-Interessierte & Maker-Szene
  • Künstler:innen, Klangforscher:innen und Sounddesigner:innen

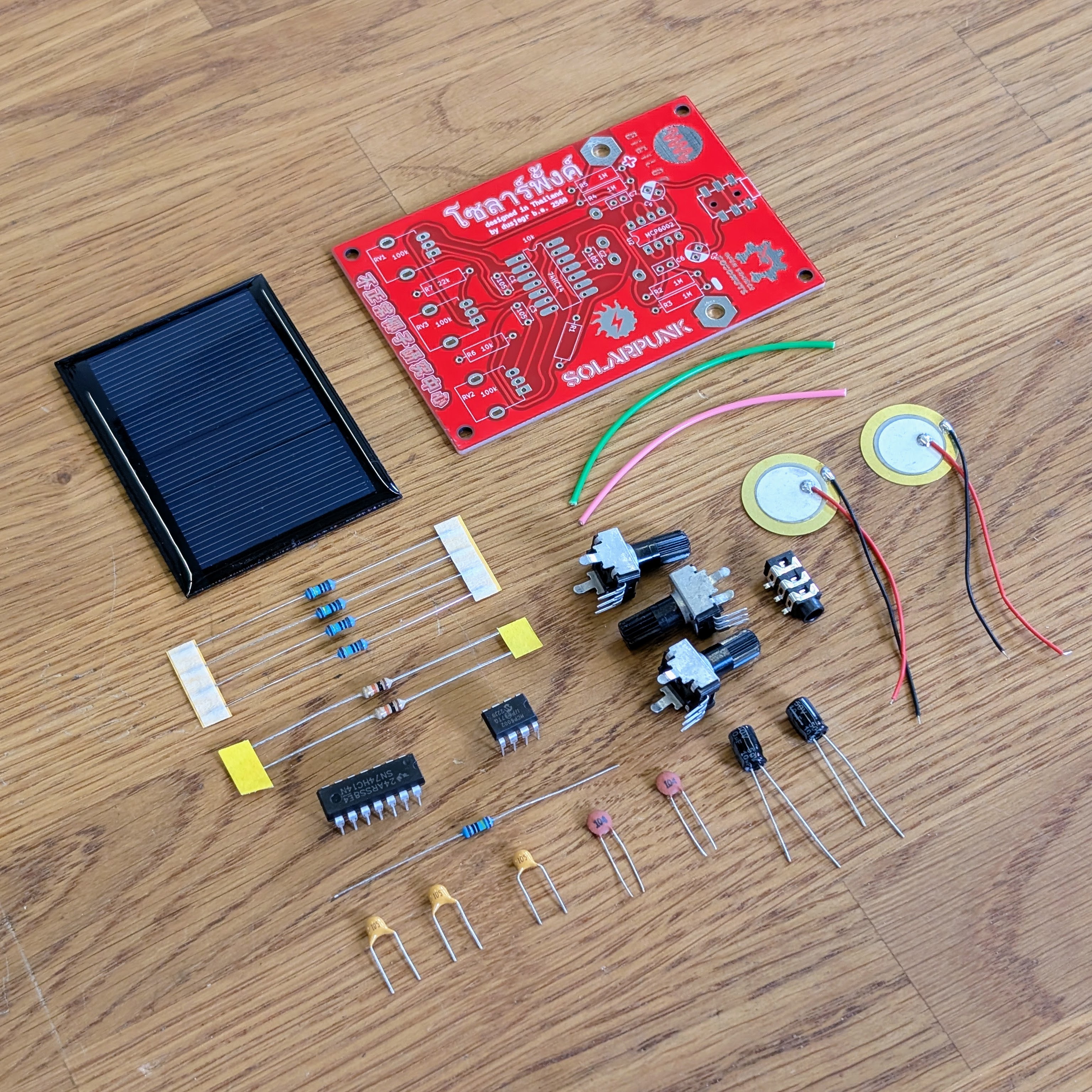

Inhalt des Bausatzes:

  • 1x Solarpunk Synthesizer Platine (PCB)
  • 1x Schmitt-Trigger IC 74HC14
  • 1x MCP6002 Dual-Operationsverstärker
  • 3x Potentiometer 100 kΩ (RV1–RV3)
  • 1x Solarpanel
  • 3x Keramikkondensator 1 µF (C1–C3)
  • 2x Keramikkondensator 100 nF (C6, C7)
  • 2x Elektrolytkondensator 10 µF (C4, C5)
  • 1x Widerstand 22 kΩ (R7)
  • 2x Widerstand 10 kΩ (R1, R6)
  • 4x Widerstand 1 MΩ (R2–R5)
  • 2x Piezo-Buzzer (Ø 20 mm)
  • 1x Kopfhöreranschluss (3,5 mm Klinkenbuchse)
  • 2x ca. 5 cm Anschlusslitze

Hinweis:

Dieser Synthesizer funktioniert ausschließlich mit Sonnenlicht oder starker Beleuchtung. Klangverhalten und Intensität ändern sich in Echtzeit je nach Lichteinfall – ideal für Sound-Experimente mit der Natur.

Mehr Infos, Schaltungsdetails und Hintergründe findest du bald in unserem blinkyWiki.

Anleitung und Interaktives Board: https://binary-kitchen.github.io/SolderingTutorial/
Bauzeit: 1-2 Stunden
Schwierigkeit: Mittel
Zielgruppe: Erwachsene, Kinder, Nerds
