Herz THT - Ein besonderes Herz mit einem ganz besonderen Chip
9,99 €*
% 10,42 €* (4.13% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
blink237642
Produktinformationen "Herz THT - Ein besonderes Herz mit einem ganz besonderen Chip"
Herzen gehen doch immer! Und dieses Herz ist eine Homage an einen ganz besonderen Chip: Der NE555, 50 Jahre alt und einer der meist verbauten Chips der Welt... Nach wie vor!
Vom Handy, über Blinkebausätze bis hin zum Sateliten, überall ist dieser schöne Chip verbaut!
In diesem THT Herzbausatz sitzt der Chip passend in der Mitte auf der Platine und treibt den Puls des Herzens. Das Herz selbst besteht aus vielen roten 3mm THT LEDs mit einer sog. Verfolgerschaltung. Zwei LEDs leuchten jeweils gleichzeitg und verfolgen sich... ob sie sich jemals erreichen werden?
Zusätzlich kann auf der Rückseite ein Schalter umgelegt werden um das Herz dauerhaft zum leuchten zu bringen. Natürlich könnt ihr in der Verfolgervariante die Geschwinigkeit der Verfolgung mit einem Einstell-Potenitometer selbst festlegen.
Das Beste ist: Mit diesem Lötbausatz könnt ihr euch auch als Anfänger ganz einfach ein Herz für euch selbst oder zum verschenken löten. Es müssen zwar ein paar Durchsteck-Bauteile verlötet werden, und es sieht anfangs nach vielen Lötstellen aus, aber dennoch ist der Bausatz relativ leicht zu löten wenn ihr unserer guten bebilderten Anleitung folgt. Es muss lediglich eine bestimmte Reihenfolge eingehalten werden, dann ist das Löten gar kein Problem!
Zielgruppe
Der Elektronikbausatz zum löten ist für Anfänger konzipiert. Erwachsene und Kinder können mit dem THT Herz Lötbausatz gleichermaßen Spaß haben, auch wenn ihr Kinder natürlich nicht alleine löten lassen solltet. Es werden relativ große Bauteile verwendet, die das einfache erlernen des Lötens erleichtern. Dies ist auch für absolute Anfänger in angemessener Zeit möglich. Und die Form? Natürlich muss man irgendwann in seinem Leben mal ein Herz für sich oder seine Lieben gelötet haben. Am besten bestellt ihr gleich noch das ein oder andere mit, denn wie ihr euch sicher vorstellen könnt, ist das Herz ein beliebtes Geschenk für Freunde, Partner oder Kinder.

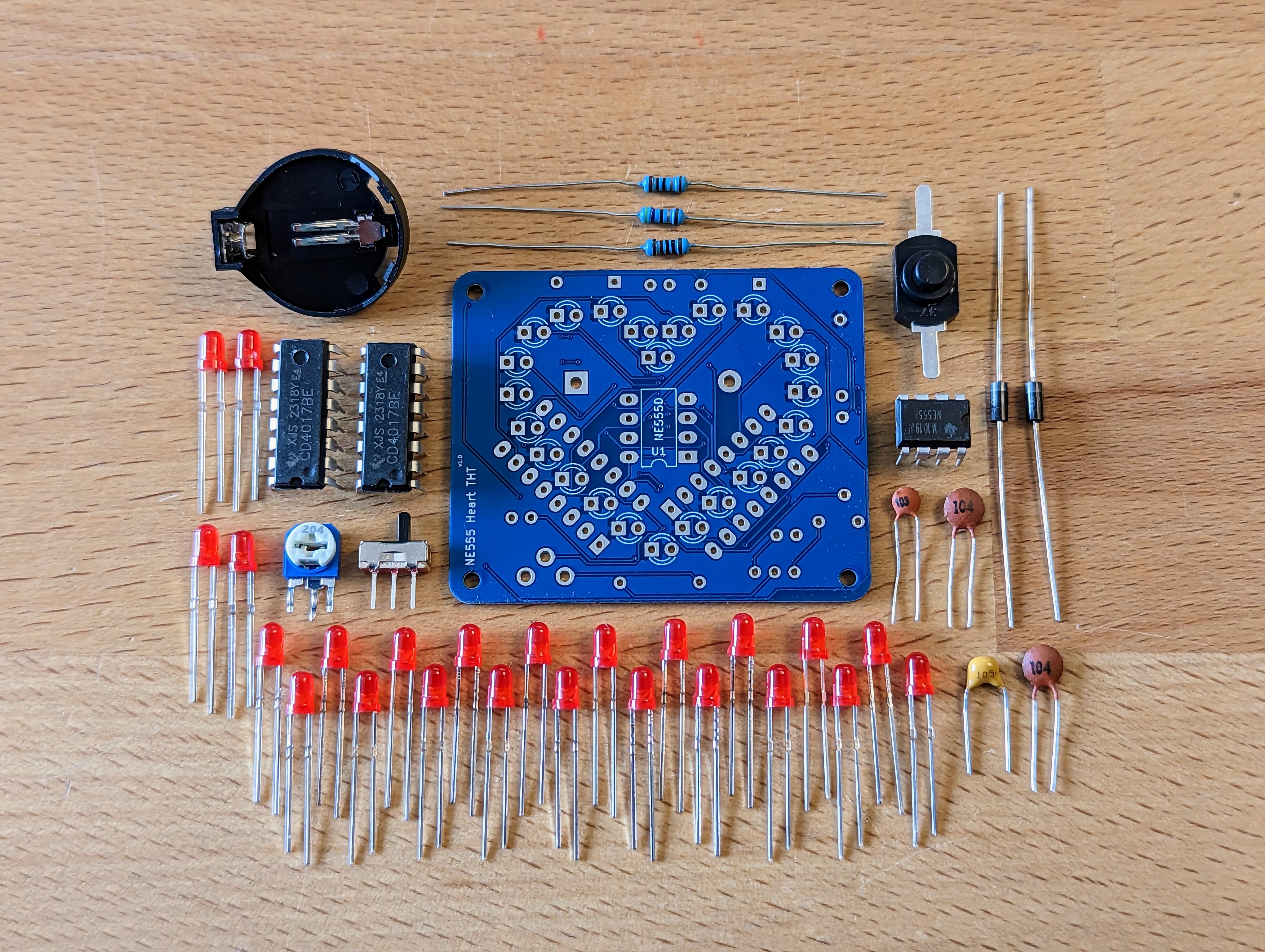

Die Bauteile im NE555 Herz Lötbausatz
In unseren Bausätzen sind immer alle Bauteile vorhanden, die du zum Löten benötigst. Die Batterien können wir leider nicht mitschicken. Diese bekommst du aber beim Baumarkt und größeren Supermärkten (mehr dazu weiter unten unter "Werkzeuge und Zubehör". Im Lötbausatz dabei sind:
Die Platinen
Die Platinen sind das Herzstück der. Sie bilden die Umrisse und den Platz um alle Bauteile aufzulöten. Die Platine besteht aus Fieberglas-Material welches mit einer Gold-Legierung beschichtet wird. Darüber kommt eine mehrfarbige Lackschicht.
Der NE555
Auf der Platine befindet sich ein kleinerer und zwei größere Chips. Der kleinere Chip ist ein NE555 der als Bistabile Kippstufe für den nötigen Takt sorgt. Die zwei CD4017 (die größeren Bausteine) zählen dann brav alle LEDs durch und sorgen dafür, dass diese aufleuchten.
Die LEDs und das anderen Hühnerfutter
Auf der Vorderseite werden viele rote 3mm THT LEDs durch die Platine gesteckt und aufgelötet. Selbst im ausgeschalteten Zustand hat man so ein wunderbares Herz. Aber sobald man die Schaltung mit Strom versorgt und anschaltet werden spätestens dann alle Augen groß! Ansonsten sind noch einige Schalter, Schiebeschalter und etwas Hühnerfutter, also sonstige Bauteile platziert.
Der Batteriehalter
Was wäre eine Schaltung ohne Strom. Für Strom sorgt eine CR2032 Batterie die sicher in einem Batteriehalter befestigt wird. Die Schaltung selbst und auch die LEDs brauchen relativ wenig Strom, du kannst das Herz also sehr lange mit einer CR2032 betreiben.
Ein Druckschalter und mehrere Schiebe-Schalter
Natürlich sind auch ein paar Schalter mit dabei! Der Druckschalter ist einfach zu bedienen und damit ideal für Kinder (und Erwachsenen-Hände). Der Schalter arretiert dabei und bleibt in der Stellung (an oder aus) in der man den Schalter haben möchte. Ein toller spürbarer "Klick" sorgt für haptisches und akustisches Wohlbefinden. Ein Schiebeschalter sort für Dauerbeleuchtung oder Verfolger-LED.
Benötigtes Werkzeug
Wie der minimale Lötarbeitsplatz aussieht beschreiben wir euch hier: Der Lötarbeitsplatz
Um das NE555 Herz zum leuchten zu bringen, muss du dir im Baumarkt oder einem großen Supermarkt/Schwedischen Einrichtungshaus noch ein paar Batterien besorgen.
Außerdem ist für diesen Bausatz ein Elektroseitenschneider besonders hilfreich :)
Anleitung und Hilfe
Damit ihr den Bausatz einfach löten könnt haben wir für jeden unserer Bausätze eine detaillierte Anleitung mit vielen Bildern und einzelnen Schritten aufgebaut. Dort werdet ihr Schritt für Schritt durch den Aufbau geleitet und es gibt viele Tipps und Tricks wie man richtig lötet. Für den Großteil unserer Lötbausätze sind außerdem interaktive Schaltungen mit Namen der Bauteile und der Leiterbahnen vorhanden. Alle Anleitungen sind in den Sprachen Deutsch und Englisch erhältlich.
Aus Umweltschutzgründen drucken wir unsere Anleitungen nicht aus. Es ist sogar besser diese am Bildschirm zu betrachten, da man dann in die hochauflösenden Fotos zoomen kann um Details zu erkennen. Auf jedem Bausatz findet ihr einen QR-Code oder Link zu den Anleitungen.
Alle Anleitungen findet ihr als PDF unter folgendem Link: https://binary-kitchen.github.io/SolderingTutorial
Klickt einfach auf "DE" bzw. "EN" beim richtigen Bausatz und ihr könnt euch ein PDF herunterladen.
Liebevoll für euch per Hand verpackt
Alle Lötbausätze werden liebevoll für euch von Hand in Deutschland verpackt. Leider kommt es ab und zu mal vor, dass dadurch ein Bauteil zu viel oder zu wenig eingepackt wird. Wenn einmal etwas zu viel ist: Kein Problem! Behaltet die Bauteile und verwendet sie für eure Kreationen! Wenn mal etwas fehlt: Auch kein Problem! Schickt uns einfach kurz eine Email und wir schicken euch die fehlenden Bauteile zu.
Zeig uns dein Herz!
Wir von blinkyparts sind super gespannt zu erfahren, was aus deinem Herz Lötbausatz geworden ist. Ein Anstecker? Eine Haarspange? Hast du dein Herz verschenkt? Teile dein Foto mit uns unter
- Twitter/Mastodon: #LötenVerbindet
- Instagram: #LötenVerbindet oder Folge uns auf @blinkyparts_com
Hilf Anderen mit deinem Feedback
Oft ist es schwer einzuschätzen, ob der Lötbausatz etwas für einen ist. Hilf Anderen indem du uns eine Bewertung, ein Feedback gibst. Wie hat es geklappt? Was hattest du für Ausrüstung? Was hat dir besonders gut gefallen? Was macht dein Herz jetzt? Einfach hier auf der Produktseite unter "Bewertungen" eine Bewertung abgeben.
| Anleitung und Interaktives Board: | https://binary-kitchen.github.io/SolderingTutorial/ |
|---|---|
| Bauzeit: | 1-2 Stunden |
| Schwierigkeit: | Einfach, Mittel |
| Zielgruppe: | Erwachsene, Kinder, Nerds |
| Benötigte Batterien (nicht enthalten): | CR2032 Knopfzelle / LIR2032 Knopfzellen-Akku |
