Dino - Aus einer längst vergangenen Zeit leuchtet dieser Lötbausatz in allen Farben des Regenbogens
Produktnummer:
blink236742
Produktinformationen "Dino - Aus einer längst vergangenen Zeit leuchtet dieser Lötbausatz in allen Farben des Regenbogens"

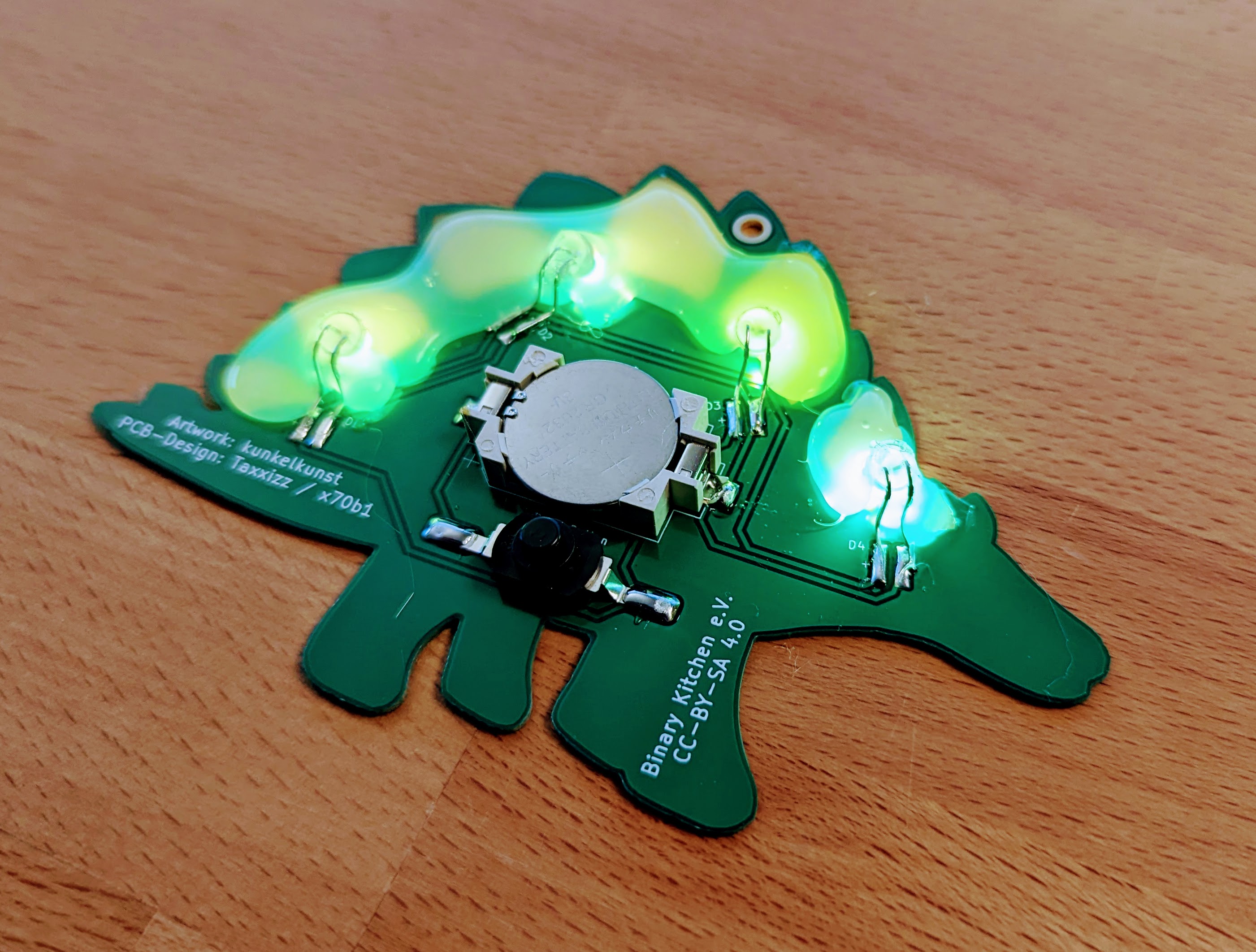

Aus einer längst vergangenen Zeit grüßt uns dieser freundliche Dino mit seinen Regenbogenschuppen am Rücken. kunkelkunst, Taxxizz und x70b1 (ja das sind alle ihre Spitznamen) haben diesen tollen Lötbausatz entworfen und gestaltet. Auf der Rückseite befinden sich vier LEDs, die die Schuppen in allen Farben des Regenbogens leuchten lassen.

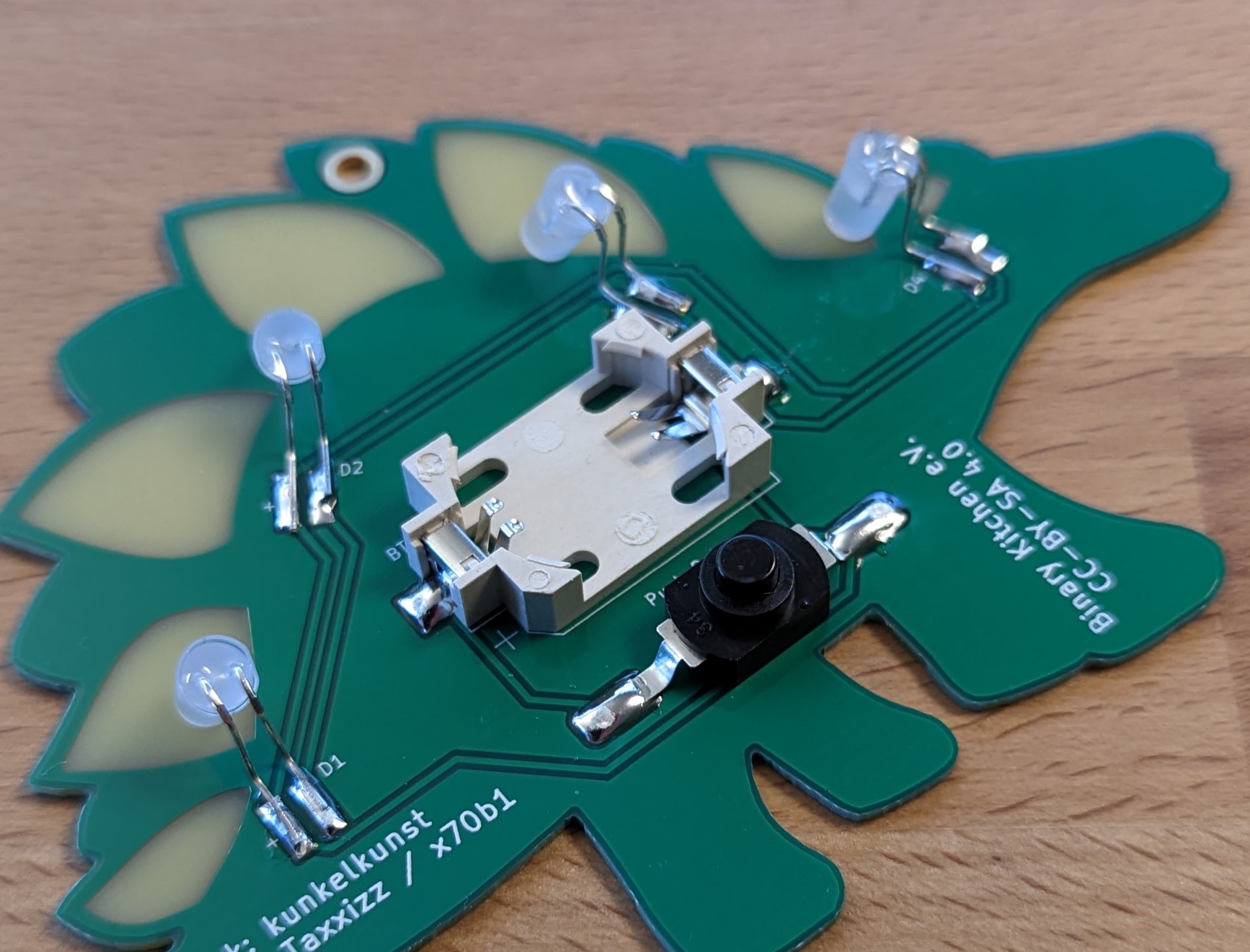

Das Beste ist: Mit diesem Lötbausatz könnt ihr euch auch als Anfänger ganz einfach einen tollen Anstecker, Anhänger oder eine Halskette basteln. Auf der Rückseite müssen nämlich nur 6 Bauteile verlötet werden. Für die, die sich schon etwas auskennen: Es handelt sich bei den LEDs um THT, also Durchsteck-Bauteile. Diese werden auf der Rückseite liegend auf der Oberfläche aufgelötet. Diesen Trick haben wir verwendet um keine Löcher auf der Vorderseite zu haben. Nun gut, ein Loch haben wir gelassen um die Rakete auf ein Schlüsseband oder sonst wo aufhängen zu können.
Für alle, die noch nicht so weit sind: macht nichts! Eine detaillierte und vielfach getestete Anleitung führt euch durch das kleine Lötabenteuer.

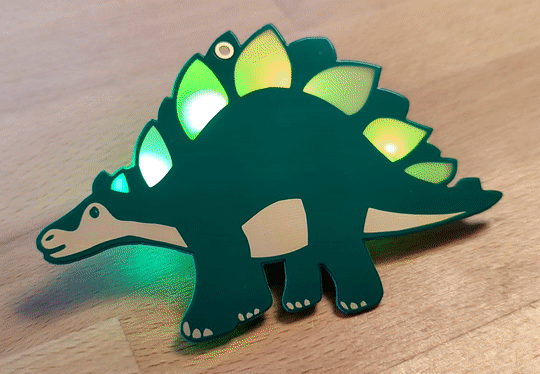

Ein Video von den Regenbogenfarben findet ihr hier: https://youtube.com/shorts/XL0czyUk_Mg In echt sieht das natürlich noch viel viel besser aus :). Im Video seht ihr einen anderen Bausatz, aber der Dino leuchtet mindestens genauso toll!
Zielgruppe
Der Elektronikbausatz zum löten ist für Anfänger konzipiert. Erwachsene und Kinder können mit dem Dino Lötbausatz gleichermaßen Spaß haben, auch wenn ihr Kinder natürlich nicht alleine löten lassen solltet. Es werden relativ große Bauteile verwendet, die das einfache erlernen des Lötens erleichtern. Es müssen lediglich 6 Bauteile aufgelötet werden. Dies ist auch für absolute Anfänger in angemessener Zeit möglich. Und die Form? Wer bitte ist kein Dino-Fan? Am besten bestellt ihr gleich noch den ein oder anderen Bausatz mit, denn wie ihr euch sicher vorstellen könnt, ist der Dino oder die Rakete, oder das Axolotl oder der Einhorn Lötbausatz ein beliebtes Geschenk für Freunde, Partner oder Kinder.

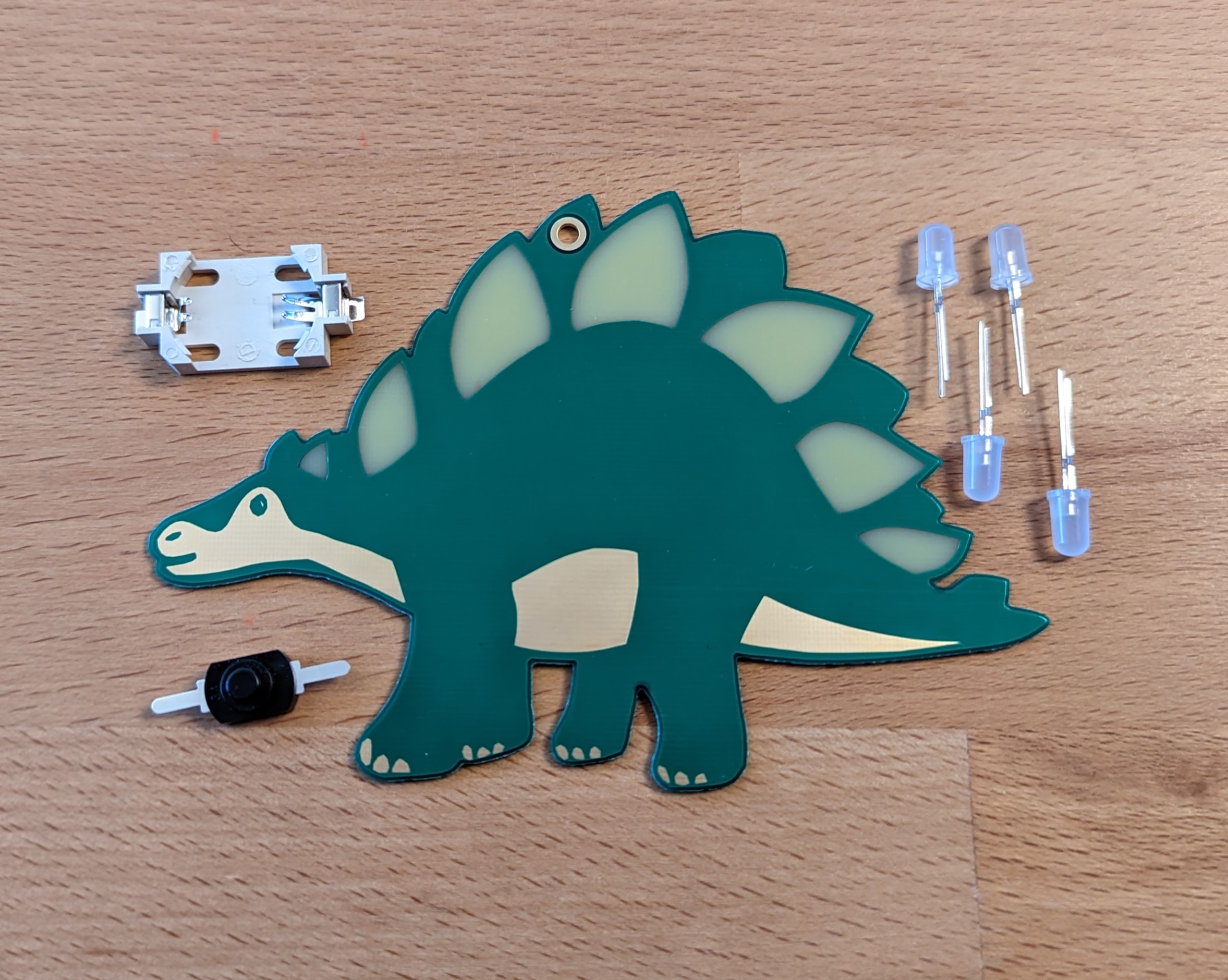

Die Bauteile im Dino Lötbausatz
In unseren Bausätzen sind immer alle Bauteile vorhanden, die du zum Löten benötigst. Die Batterien können wir leider nicht mitschicken. Diese bekommst du aber beim Baumarkt und größeren Supermärkten (mehr dazu weiter unten unter "Werkzeuge und Zubehör". Im Lötbausatz dabei sind:

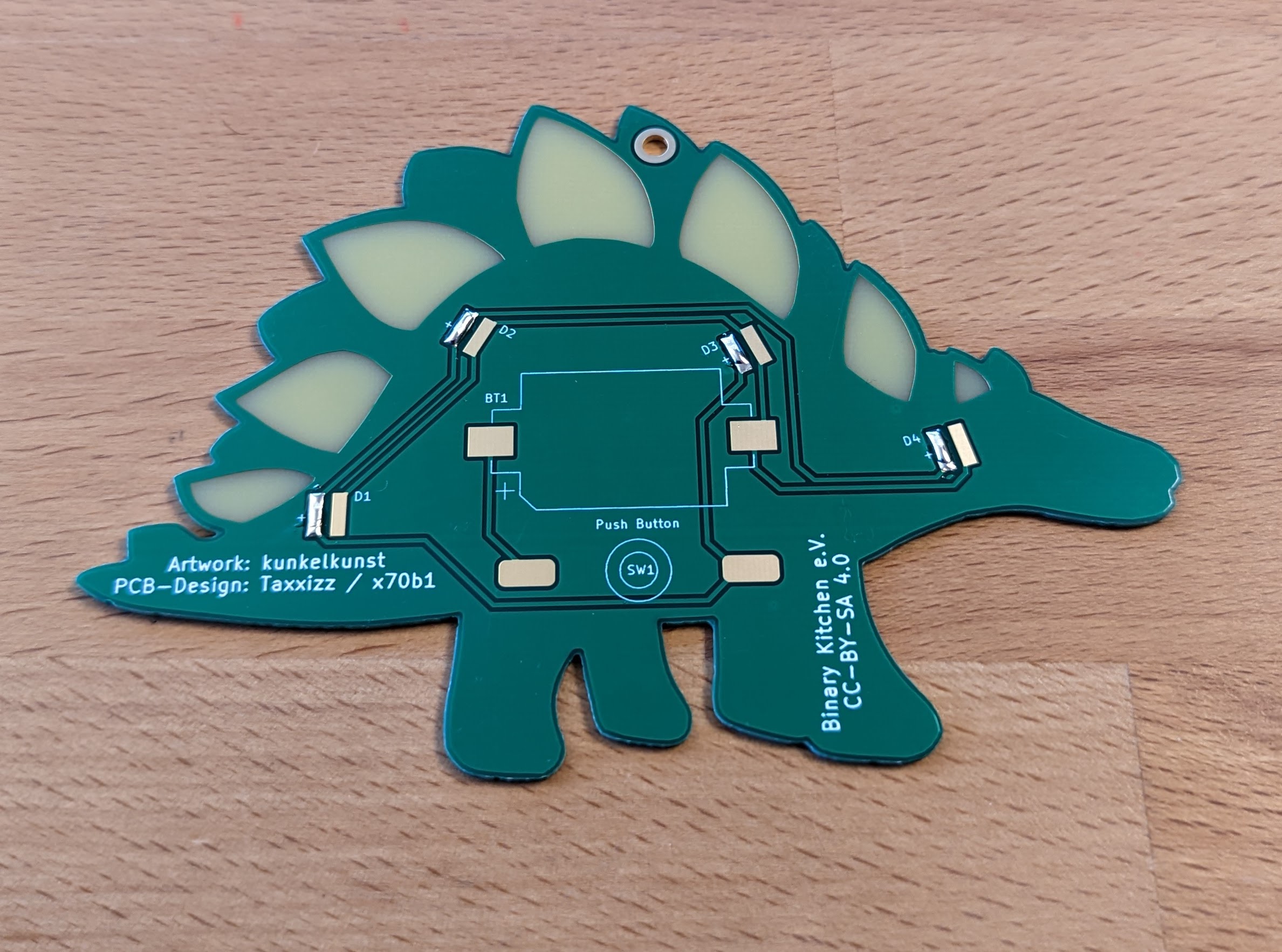

Die Platine
Die Platine ist das Herzstück bzw. der Körber des Dinos. Sie bildet die Umrisse und den Platz um alle Bauteile aufzulöten. Die Platine besteht aus Fieberglas-Material welches mit einer Gold-Legierung beschichtet wird. Darüber kommt eine grüne Lackschicht. Einige Teile der Platine sind leicht transparent. Dadurch entstehen die tollen Effekte an den Rückenschuppen des Dinosauriers.
RGB LEDs
Hier passiert die Magie! RGB steht für Rot-Grün-Blau und beschreibt die verschiedenen Farben der LED. Es sieht zwar aus wie eine LED, es sind aber 3 winzig kleine LEDs die durch eine integrierte Schaltung langsam durchwechseln. Dadurch erhält man alle Farben des Regenbogens. Schaut mal genau hin, den schwarzen Punkt, den ihr in der LED findet, ist die gesamte Schaltung! Ja wirklich, so winzig! Einfach 3V anschließen und die LED leuchtet in allen Farben. im Dinosaurier Lötbausatz befinden sich vier RGB LEDs.
Der SMD Batteriehalter
Der Batteriehalter für CR2032 Batterien ist in einer SMD-Bauweise im Bausatz mit dabei. Er wird wie die anderen Bauteile auf die Oberfläche aufgelötet. Wie das geht, ist in der Löt-Anleitung beschrieben. Wir haben bei dem SMD-Batteriehalter extra darauf geachtet, dass dieser sehr leicht aufzulöten ist. Die Batterie selbst wird dann einfach eingesteckt. Die Batterie hält für 4-8 Stunden Dauerbetrieb. Man sollte seine Rakete also abschalten um etwas Strom zu sparen.Nachschub gibts in jedem gut sortierten Supermarkt, in Baumärkten und schwedischen Einrichtungshäusern.
Ein Schalter
Natürlich ist auch ein Schalter mit dabei! Der Schalter ist einfach zu bedienen und damit ideal für Kinder (und Erwachsenen-Hände). Der Schalter arretiert dabei und bleibt in der Stellung (an oder aus) in der man den Schalter haben möchte. Ein toller spürbarer "Klick" sorgt für haptisches und akustisches Wohlbefinden.
Benötigtes Werkzeug
Wie der minimale Lötarbeitsplatz aussieht beschreiben wir euch hier: Der Lötarbeitsplatz
Um den Dino zum leuchten zu bringen, muss du dir im Baumarkt oder einem großen Supermarkt/Schwedischen Einrichtungshaus noch eine CR2032 Batterie pro Dinosaurer Lötbausatz besorgen.
Außerdem ist für diesen Bausatz eine Pinzette besonders hilfreich :)
Anleitung und Hilfe
Damit ihr den Bausatz einfach löten könnt haben wir für jeden unserer Bausätze eine detaillierte Anleitung mit vielen Bildern und einzelnen Schritten aufgebaut. Dort werdet ihr Schritt für Schritt durch den Aufbau geleitet und es gibt viele Tipps und Tricks wie man richtig lötet. Für den Großteil unserer Lötbausätze sind außerdem interaktive Schaltungen mit Namen der Bauteile und der Leiterbahnen vorhanden. Alle Anleitungen sind in den Sprachen Deutsch und Englisch erhältlich.
Aus Umweltschutzgründen drucken wir unsere Anleitungen nicht aus. Es ist sogar besser diese am Bildschirm zu betrachten, da man dann in die hochauflösenden Fotos zoomen kann um Details zu erkennen. Auf jedem Bausatz findet ihr einen QR-Code oder Link zu den Anleitungen.
Alle Anleitungen findet ihr als PDF unter folgendem Link: https://binary-kitchen.github.io/SolderingTutorial
Klickt einfach auf "DE" bzw. "EN" beim richtigen Bausatz und ihr könnt euch ein PDF herunterladen.
Liebevoll für euch per Hand verpackt
Alle Lötbausätze werden liebevoll für euch von Hand in Deutschland verpackt. Leider kommt es ab und zu mal vor, dass dadurch ein Bauteil zu viel oder zu wenig eingepackt wird. Wenn einmal etwas zu viel ist: Kein Problem! Behaltet die Bauteile und verwendet sie für eure Kreationen! Wenn mal etwas fehlt: Auch kein Problem! Schickt uns einfach kurz eine Email und wir schicken euch die fehlenden Bauteile zu.
Zeig uns deinen RGB Dinosaurier
Wir von blinkyparts sind super gespannt zu erfahren, was aus deinem Dino Lötbausatz geworden ist. Ein Anstecker? Eine Haarspange? Ein Umhänger? Ein Nachtlicht? Teile dein Foto mit uns unter
- Twitter/Mastodon: #LötenVerbindet
- Instagram: #LötenVerbindet oder Folge uns auf @blinkyparts_com
Hilf Anderen mit deinem Feedback
Oft ist es schwer einzuschätzen, ob der Lötbausatz etwas für einen ist. Hilf Anderen indem du uns eine Bewertung, ein Feedback gibst. Wie hat es geklappt? Was hattest du für Ausrüstung? Was hat dir besonders gut gefallen? Was macht deinen Dino zu etwas ganz besonderen? Einfach hier auf der Produktseite unter "Bewertungen" eine Bewertung abgeben.
| Anleitung und Interaktives Board: | https://binary-kitchen.github.io/SolderingTutorial/ |
|---|---|
| Bauzeit: | 20-40 Minuten |
| Schwierigkeit: | Einfach |
| Zielgruppe: | Erwachsene, Kinder, Nerds |
| Benötigte Batterien (nicht enthalten): | CR2032 Knopfzelle / LIR2032 Knopfzellen-Akku |
