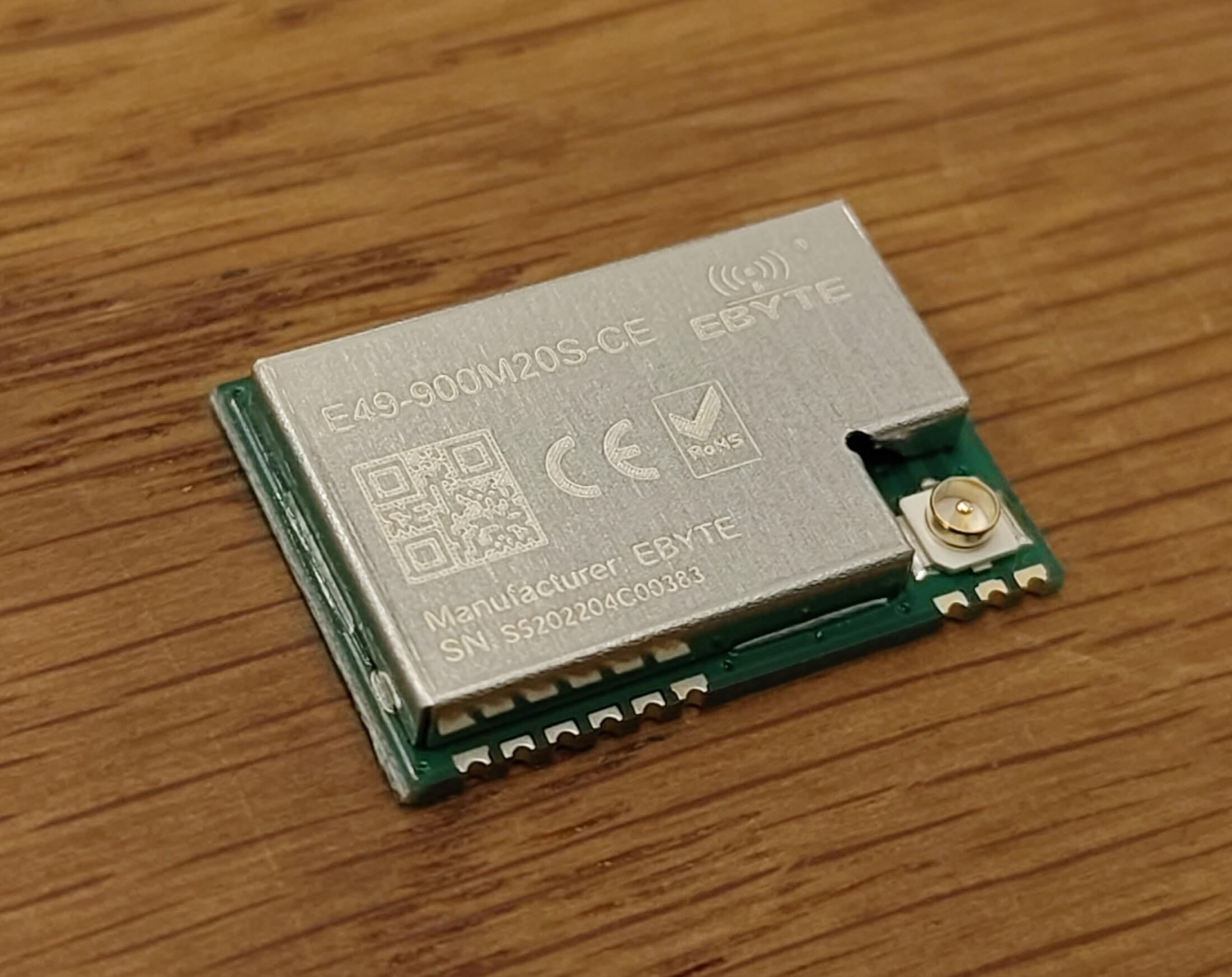

E49-900M20S ist ein kostengünstiges Modul zur drahtlosen Datenübertragung, das von Chengdu Ebyte auf den Markt
eingeführt wurde. Es ist ein reines Hardware-Modul auf Basis des CMT2300A.
Das E49-900M20S unterstützt eine maximale Sendeleistung von 20dBm, der Anwender kann aber auch eine niedrigere
Ausgangsleistung einstellen und so Strom sparen. Das Modul arbeitet im Frequenzband 850MHz ~ 930MHz Frequenzband,
einschließlich der weit verbreiteten 868MHz und 915MHz Frequenzen.
Dieses Modul kommt mit einem Breakoutboard und ist pinkompatibel mit den NRF-Modulen der OpenDTU. Es ist natürlich
auch die passende Antenne dabei.
Achtung: Dies ist nur das Funkmodul und für die Bastler gedacht. Das Funkmodul-Breakoutboard reicht nicht aus um
eine OpenDTU zu bauen! Du benötigst den vollständigen Bausatz oder weitere Bauteile.
Vorgelötetes CMT Modul (optional)
Wir haben euer Feedback gehört und haben verstanden, dass das SMD-Löten wohl nichts für Alle ist. Daher
haben wir uns entschieden das Modul auch vorgelötet anzubieten. Dabe ist lediglich das CMT-Modul (der
silberne Chip) aufgelötet. Pinleiste und Antennenmodul sind sehr viel einfacher zu löten und müssen noch
von euch gelötet werden.
Wir löten das tatsächlich per Hand, daher müssen wir leider etwas mehr verlangen um den Mehraufwand
zu rechtfertigen. Wir hoffen hier auf euer Verständnis.
KompatiblitätDieses Funkmodul ist voll kompatibel zu openDTU und ahoyDTU. Leider können wir für ahoyDTU keinen Support leisten. Hier findet ihr Hilfe unter ahoydtu.de . Das CMT-Modul wird für die Kommunikation zu folgenden Wechselrichtern benötigt:Hoymiles HMS-300-1T Hoymiles HMS-350-1T Hoymiles HMS-400-1T Hoymiles HMS-450-1T Hoymiles HMS-500-1T Hoymiles HMS-600-2T Hoymiles HMS-700-2T Hoymiles HMS-800-2T Hoymiles HMS-900-2T Hoymiles HMS-1000-2T Hoymiles HMS-1600-4T Hoymiles HMS-1800-4T Hoymiles HMS-2000-4THoymiles HMT-1600-4T Hoymiles HMT-1800-4THoymiles HMT-2000-4THoymiles HMT-1800-6THoymiles HMT-2250-6T
Technische Daten
Die gemessene Reichweite kann 2,5 km erreichen
Maximale Sendeleistung von 20dBm, per Software mehrstufig einstellbar
Unterstützt ISM 868MHz/915MHz Band
Unterstützt 0.5Kbps~300Kbps Übertragungsrate
Unterstützt Low-Power-Modus, geeignet für Batteriebetrieb
Unterstützt GFSK-Modulationsmodus, OOK & (G)MSK
Unterstützt 2.6V~3.6V Spannungsversorgung
Industrietaugliches Standarddesign, bis -40 ~ 85 °C Betriebstemperatur
IPEX und Stempelloch optional, gut für Sekundärentwicklung und Integrationen
Lieferumfang
CMT2300A SMD-Moudl
Antennenbuchse
Antenne
Breakoutboard
2x4 Pinleiste
** Bei der Auswahl des Steuersatzes bei Produkten für Photovoltaikanlagen ist §8 unserer AGB zu berücksichtigen.
E01-ML01DP5 ist ein DIP-Modul, das auf dem original importierten nRF24L01P von Nordic in Norwegen, arbeitet bei 2.4Ghz mit 100mW Sendeleistung.
Die HF-Leistung des E01-ML01DP5 und die Auswahl der Komponenten während der Forschung und Entwicklung entsprechen den Industriestandards. Es wird ein hochpräziser 16MHz-Quarzoszillator in Industriequalität verwendet und hat die FCC-, CE- und RoHS-Zertifizierung erhalten. Ein Leistungsverstärker (PA) und ein rauscharmer Verstärker (LNA) sind eingebaut, so dass die maximale Sendeleistung 100mW erreicht und die Empfangsempfindlichkeit weiter verbessert wird. Die Produkte wurden erheblich verbessert, wenn kein PA und LNA im Design vorhanden sind.Wir liefern das Modul mit passender 2,4 GHz 3dBi omnidirektionaler Antenne.Achtung: Dies ist nur das Funkmodul und für die Bastler gedacht. Das Funkmodul ist für openDTU und ahoyDTU geeignet (bitte achte auf die passenden Wechselrichter!). Das Funkmodul reicht nicht aus um eine OpenDTU zu bauen! Du benötigst den vollständigen Bausatz oder weitere Bauteile.Technische DatenDie getestete Kommunikationsdistanz beträgt bis zu 2.5KM Maximale Sendeleistung von 100mW, per Software mehrstufig einstellbar Unterstützt Datenübertragungsraten von 2Mbps, 1Mbps, 250kbps 125 Kommunikationskanäle zur Erfüllung der Anforderungen von Mehrpunktkommunikation, Gruppierung, Frequenzsprungverfahren, usw. Anschluss an die MCU über die SPI-Schnittstelle mit einer Rate von 0 bis 10 Mbps. Unterstützt 2.0V~3.6V Spannungsversorgung, Spannungsversorgung über 3.3V kann die beste Leistung garantieren Industrietaugliches Standarddesign, Unterstützung von -40 ~ 85 °C für den Betrieb über einen langen Zeitraum SMA-Schnittstelle für den einfachen Anschluss von Koaxialkabeln oder externen AntennenVerbesserter ShockBurst, vollständig kompatibel mit allen NORDIC nRF24L, nRF24E, nRF24U SerienLieferumfangEbyte NRF24L01 E01-ML01DP5 MoudlAntenne
** Bei der Auswahl des Steuersatzes bei Produkten für Photovoltaikanlagen ist §8 unserer AGB zu berücksichtigen.
Die wohl wichtigste Grundlage für ein buntes Bastelprojekt: Farbwechselnde LEDs!Die RGBs wechseln langsam und selbstständig die Farbe von rot auf grün, blau violett, weiß, gelb und grün. Und alles ohne Programmierung. Der Farbübergang ist sehr langsam, was zu einem schönen Effekt führt.Die LEDs laufen mit 3V. Eine CR2032 Batterie reicht aus. Möchte man mehr LEDs betreiben eignen sich zwei AA-Akkus in Reihe sehr gut.Einige Beispielideen sind in der Galerie zu sehen. Die Bilder sind als "Serviervorschlag" zu sehen. Ihr kauft hier nur eine RGB LED.
Was bringt eine Schaltung ohne Schalter? Dieser tolle Push Button arretiert sich, bleibt also in der jeweiligen Schaltstellung und fühlt sich haptisch sehr gut an. Ideal auch für kleinere Kinder-Hände! Es gibt lediglich zwei Schaltzustände: An und Aus. Perfekt für jedes Bastelprojekt. Der Schalter ist nur für Schutzkleinspannung und maximal 0,5 A geeignet.Knopf-Durchmesser: 4,4 mmGesamtmaße ohne Anschlüsse (LxBxH): 12x8x8 mmLänge mit Lötfahnen: 26,5 mmIm Lieferumfang ist ein Button/Schalter enthalten.
Jede Schaltung braucht Energie. Hier kann sehr leicht eine CR2032 Batterie mit 3V eingelegt werden. An den Lötbeinchen können Kabel angelötet werden oder der Batteriehalter auf eine Platine.Die THT-Ausführung hat zwei kleine Beinchen an der Unterseite.Im Lieferumfang ist ein Batteriehalter enthalten.
Jede Schaltung braucht Energie. Hier kann sehr leicht eine CR2032 Batterie mit 3V eingelegt werden. An den Lötfähnchen können Kabel angelötet werden oder der Batteriehalter auf eine Platine.Die SMD-Ausführung hat hat die Lötfähnchen an der Seite und eine flache Unterseite.Im Lieferumfang ist ein Batteriehalter enthalten.
Entdecken Sie das leistungsstarke ESP32-WROOM NodeMCU Entwicklungsboard!
Mit integriertem WiFi und Bluetooth ermöglicht es eine einfache
Integration in Arduino-Projekte. Das ultra-niedrige
Stromverbrauchsdesign und der Dual-Core-Prozessor bieten hohe
Leistungsfähigkeit. Mit fest verlöteten Stiftleisten für eine einfache
Verbindung und einer breiten Konnektivität dank WLAN und BLE (Bluetooth Low Energy) sind Ihren
Projekten keine Grenzen gesetzt. Bestellen Sie jetzt das ESP32 Dev Kit
und starten Sie Ihre kreativen Ideen! Im Lieferumfang enthalten ist das
ESP32 Dev Board mit zwei Stiftleisten (38 Pins insgesamt).Technische DatenChipsatz: ESP32flexibel durch StiftleistenProzessor: Tensilica LX6 Dual-CoreTaktfrequenz: 240MHzBeriebspannung: 3,3V / 5VWIFI: 802.11. b/g/nBluetooth: Classic und BLE
Jede Schaltung braucht Energie. Hier können einfach zwei AA Batterien mit 1,5V bzw. zwei AA Akkus mit 1,2V eingelegt werden. Beide Batterien liefern dann 2,4 bis 3V. Über die Kabel kann die Schaltung angeschlossen werden. Die Batteriehalter haben keinen An-Aus-Schalter.
Dieses OLED-Display bietet eine kontrastreiche und gestochen scharfe
Darstellung von Inhalten dank seiner fortschrittlichen OLED-Technologie.
Mit einer Auflösung von 128 x 64 Pixeln ermöglicht es detailreiche
Anzeigen. Durch die Verwendung der I2C-Schnittstelle lässt sich das
Display unkompliziert mit nur 4 Pins an einen Arduino, Raspberry Pi oder
andere Mikrocontroller-Boards anschließen.Technische DatenChipsatz: SH1106Schnittstelle: I2CBetriebsspannung: 3,3V / 5VAuflösung: 128x64 PixelDisplaygröße: 1,3 ZollFarben: einfarbig (blau)Blickwinkel: größer als 160°Abmessungen: ca. 36 x 34 mm
Die wohl wichtigste Grundlage für ein buntes Bastelprojekt: Farbwechselnde LEDs! Und davon gleich 100 Stück.Die RGBs wechseln langsam und selbstständig die Farbe von rot auf grün, blau violett, weiß, gelb und grün. Und alles ohne Programmierung. Der Farbübergang ist sehr langsam, was zu einem schönen Effekt führt.Die LEDs laufen mit 3V. Eine CR2032 Batterie reicht aus. Möchte man mehr LEDs betreiben eignen sich zwei AA-Akkus in Reihe sehr gut.Einige Beispielideen sind in der Galerie zu sehen. Die Bilder sind als "Serviervorschlag" zu sehen. Ihr kauft hier 100 RGB LEDs.
Wenn wir unsere Humos lasern bleiben einzelne Holzteile immer übrig. Wir wissen nicht, was wir damit anfangen sollen aber ihr habt sicher eine Idee! Benutzt die Brettchen zum basteln, als Schild oder brennt euch ein schönes Bild hinein. Vielleicht auch einfach bemalen? Werdet kreativ und zeigt uns dann was ihr gemacht habt :).Die Holzteile sind aus 3mm Pappelsperrholz. Die quadratischen Teile sind etwa 51x51mm. Die runden Elemente haben einen Durchmesser von 110mm.Der übliche Lieferumfang sind 1x Rund, 4x Quadratisch. Wenn ihr mehr braucht, schreibt uns gerne eine Email.Die Holzteile gibt es kostenlos. Wir behalten es uns vor die Holzelemente weg zu lassen, wenn sie nicht mehr ins Päckchen passen oder durch das Gewicht die nächst höhere Gewichtsklasse im Versand dran ist. Auch nur so lange der Vorrat reicht.
Jede Schaltung braucht Energie. Hier können einfach zwei AAA Batterien mit 1,5V bzw. zwei AAA Akkus mit 1,2V eingelegt werden. Beide Batterien liefern dann 2,4 bis 3V. Über die Kabel kann die Schaltung angeschlossen werden. Die Batteriehalter haben keinen An-Aus-Schalter.
Jede Schaltung braucht Energie. Hier kann sehr leicht eine CR2032 Batterie mit 3V eingelegt werden. An den Lötbeinchen können Kabel angelötet werden oder der Batteriehalter auf eine Platine.Die THT-Ausführung hat zwei kleine Beinchen an der Unterseite.Im Lieferumfang sind 100 Batteriehalter enthalten.
TX2400-JKD-20 ist eine biegsame 2,4-GHz-Gummiantenne. Die Höhe der Antenne beträgt 200 mm. Mit einem SMA-J-Anschluss (SMA-Innengewinde und Innennadel) kann es für Breitband-Kommunikationssysteme, WLAN, mobile Endgeräte mit einer Frequenz von 2,4 GHz wie Router, AP, Radio, Smart-TV usw. verwendet werden.Die Antenne ist kompatibel mit dem Ebyte-Funkmodul NRF24L01 E01-ML01DP5, jedoch ist die Antenne nicht für das OpenDTU-Gehäuse geeignet.
Technische Daten
Frequenz:
2,4 GHzBandbreite: 2,4 - 2,5 GHzVerstärkung:
5,0 dBSWR (Stehwellenverhältnis): ≤ 1,5 Polarisation: vertikalStrahlungsrichtung: omnidirektionalEingangswiderstand: 50 OhmLeistungskapazität: 20 WMaterial:
TPE-EBetriebstemperatur: -40 °C ~ +85 °CSteckverbindung:
SMA-J (SMA Innengewinde mit Innennadel)Maße: Länge 200 mm; Durchmesser 13 mmFarbe: schwarzGewicht: 17,3 g
TX868-JZLW-15 ist eine Gummiantenne mit 868-MHz-Frequenzband, Antennengröße ca. 165 mm, Schnittstelle ein IPEX-1-Steckverbinder, geeignet für 868-MHz-Frequenzband-Geräteschränke, Schaltschränke, Logistikflotten, Objektsicherheit, Hotel und Gastronomie, Kettenunternehmen, Baustellen, Funkbegeisterte im Freien, Taxiteams und ähnliche Anwendungsgebiete.#Die Antenne ist kompatibel mit dem Ebyte Funkmodul CMT2300A 868/915MHz Breakoutboard, jedoch ist die Antenne nicht für das OpenDTU-Gehäuse geeignet.
Technische Daten
Frequenz:
868 MHzBandbreite: 832~920 MHzVerstärkung: 3 dBiSWR (Stehwellenverhältnis): ≤ 1,5 Polarisation: vertikalStrahlungsrichtung: omnidirektionalEingangswiderstand: 50 OhmLeistungskapazität: 20 WMaterial:
TPE-EBetriebstemperatur: -40 °C ~ +85 °CSteckverbindung:
IPEX-1Maße: Länge 165 mm; Durchmesser 12,5 mm; Gewinde 6 mmLänge des Antennenkabels: 150 mmFarbe: schwarzGewicht: 18,2 g
Was bringt eine Schaltung ohne Schalter? Dieser tolle Push Button arretiert sich, bleibt also in der jeweiligen Schaltstellung und fühlt sich haptisch sehr gut an. Ideal auch für kleinere Kinder-Hände! Es gibt lediglich zwei Schaltzustände: An und Aus. Perfekt für jedes Bastelprojekt. Der Schalter ist nur für Schutzkleinspannung und maximal 0,5 A geeignet.Knopf-Durchmesser: 4,4 mm
Gesamtmaße ohne Anschlüsse (LxBxH): 12x8x8 mm
Länge mit Lötfahnen: 26,5 mmIm Lieferumfang enthalten sind 100 Button/Schalter.
TX868-JKD-20 ist eine leicht biegsame 868 MHz-Gummiantenne. Die Höhe der Antenne beträgt 200 mm. Mit einem SMA-J-Anschluss (SMA-Innengewinde und Innennadel) kann es für Breitband-Kommunikationssysteme, Mobile Endgeräte mit einer Frequenz von 868 MHz wie Router, AP, Radio, Smart-TV usw. verwendet werden.Die Antenne ist kompatibel mit dem Ebyte CMT2300A 868/915MHz Breakoutboard, jedoch ist die Antenne nicht für das OpenDTU-Gehäuse geeignet.
Technische Daten
Frequenz: 868 MHzBandbreite: 848 - 888 GHzVerstärkung: 3,0 dBSWR (Stehwellenverhältnis): ≤ 1,5 Polarisation: vertikalStrahlungsrichtung: omnidirektionalEingangswiderstand: 50 OhmLeistungskapazität: 20 WMaterial:
TPEEBetriebstemperatur: -40 °C ~ +85 °CSteckverbindung:
SMA-J (SMA Innengewinde mit Innennadel)Maße: Länge 200 mm; Durchmesser 13 mmFarbe: schwarzGewicht: 21 g
Jeder Maker und jeder Bastler braucht für fast jedes Projekt Widerstände. In diesem Sortiment sind die wichtigsten größen enthalten. Jeweils 20 Stück.Eigenschaften0,25W (1/4W) - Geeignet für die meisten ProjekteMetallfilmwiderstände mit hoher Präzision: Toleranz 1%Hohe StabilitätLieferumfang600 Widerstände insgesamt. Jeweils 20x folgende Größe:10Ω 22Ω 47Ω100Ω150Ω200Ω220Ω270Ω330Ω470Ω510Ω680Ω1KΩ2KΩ2,2KΩ3,3KΩ4,7KΩ5,1KΩ6,8KΩ10KΩ20KΩ47KΩ51KΩ68KΩ100KΩ220KΩ300KΩ470KΩ680KΩ1MΩ
Jede Schaltung braucht Energie. Hier kann sehr leicht eine CR2032 Batterie mit 3V eingelegt werden. An den Lötfähnchen können Kabel angelötet werden oder der Batteriehalter auf eine Platine.Die SMD-Ausführung hat hat die Lötfähnchen an der Seite und eine flache Unterseite.Im Lieferumfang sind 100 Batteriehalter enthalten.
