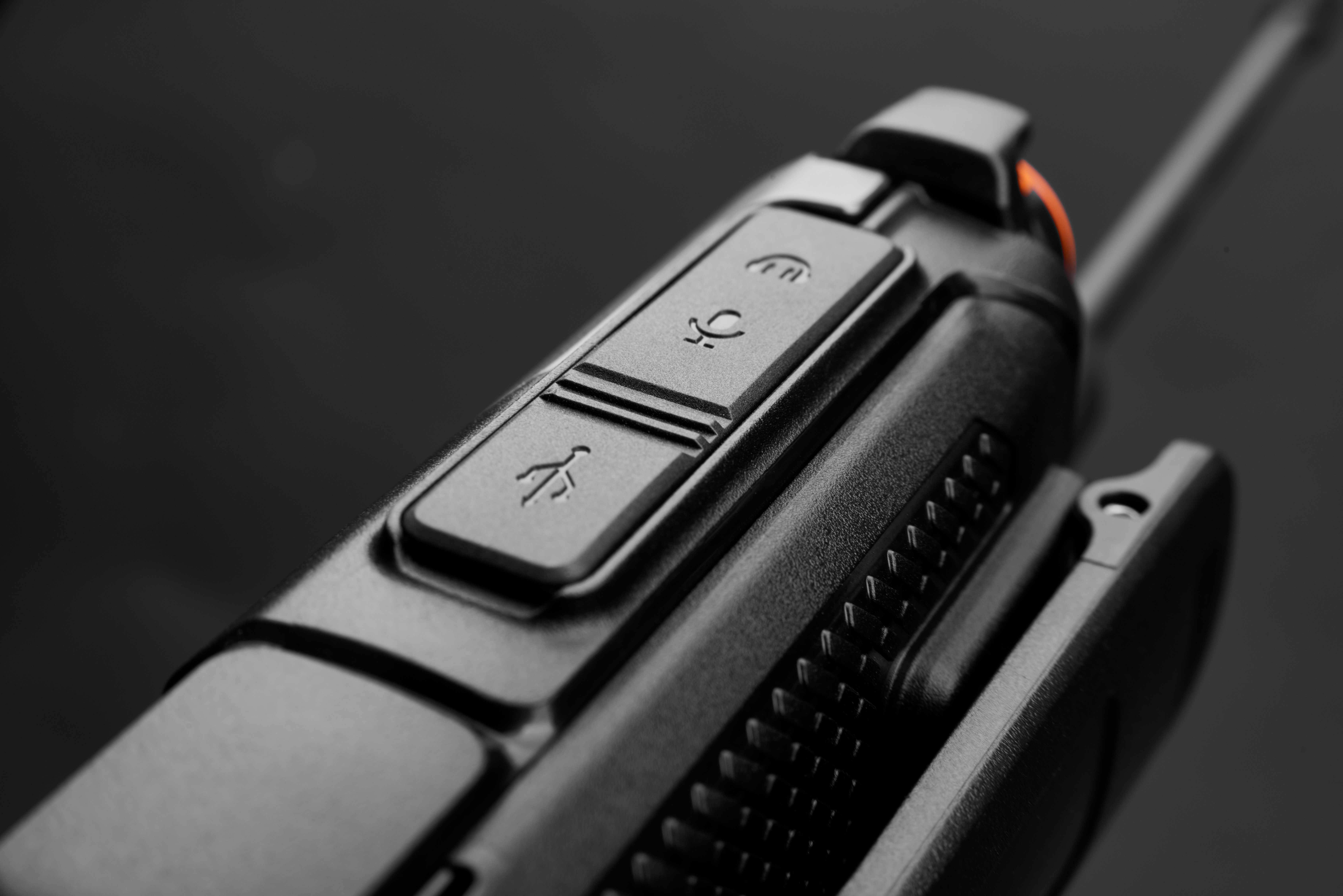

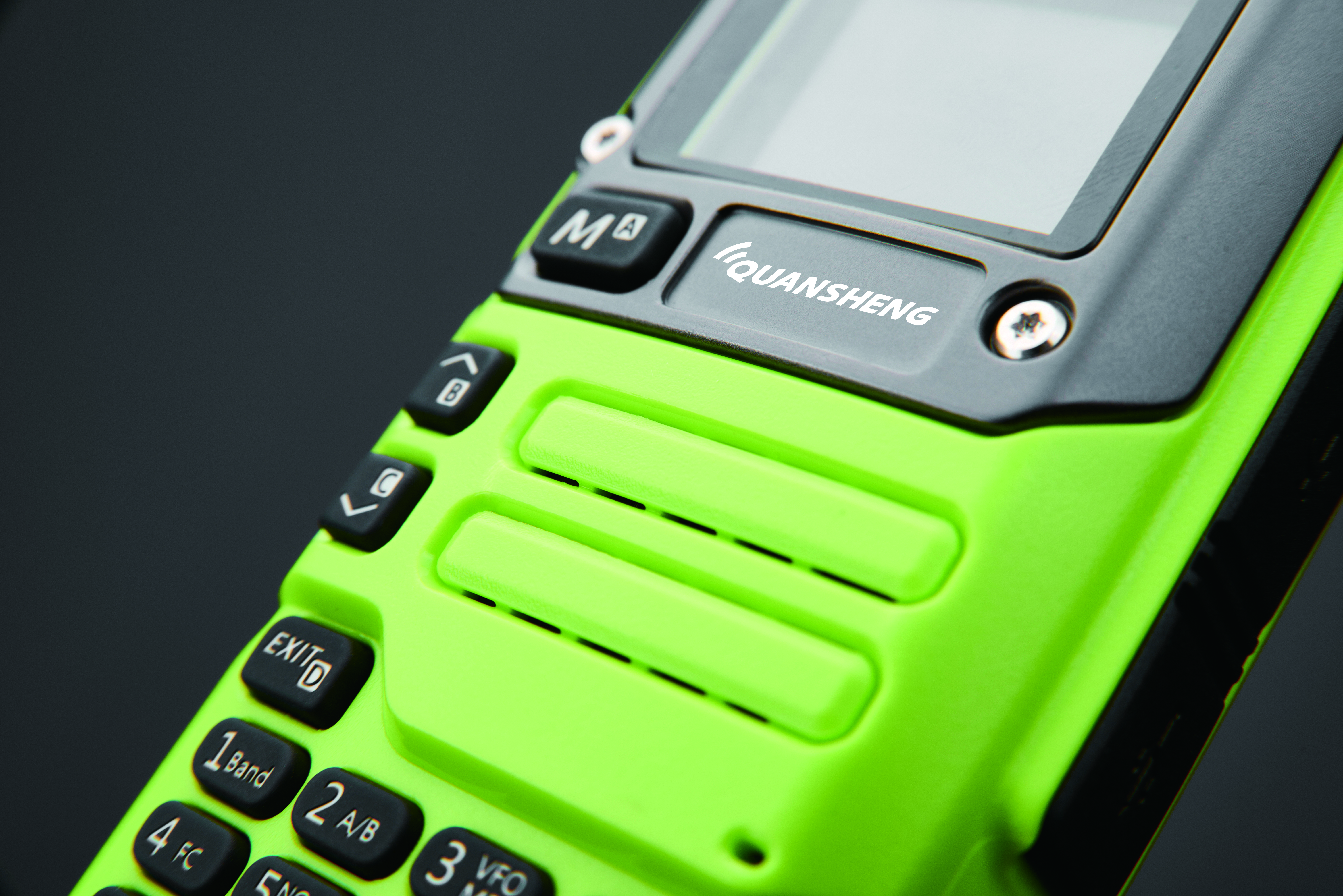

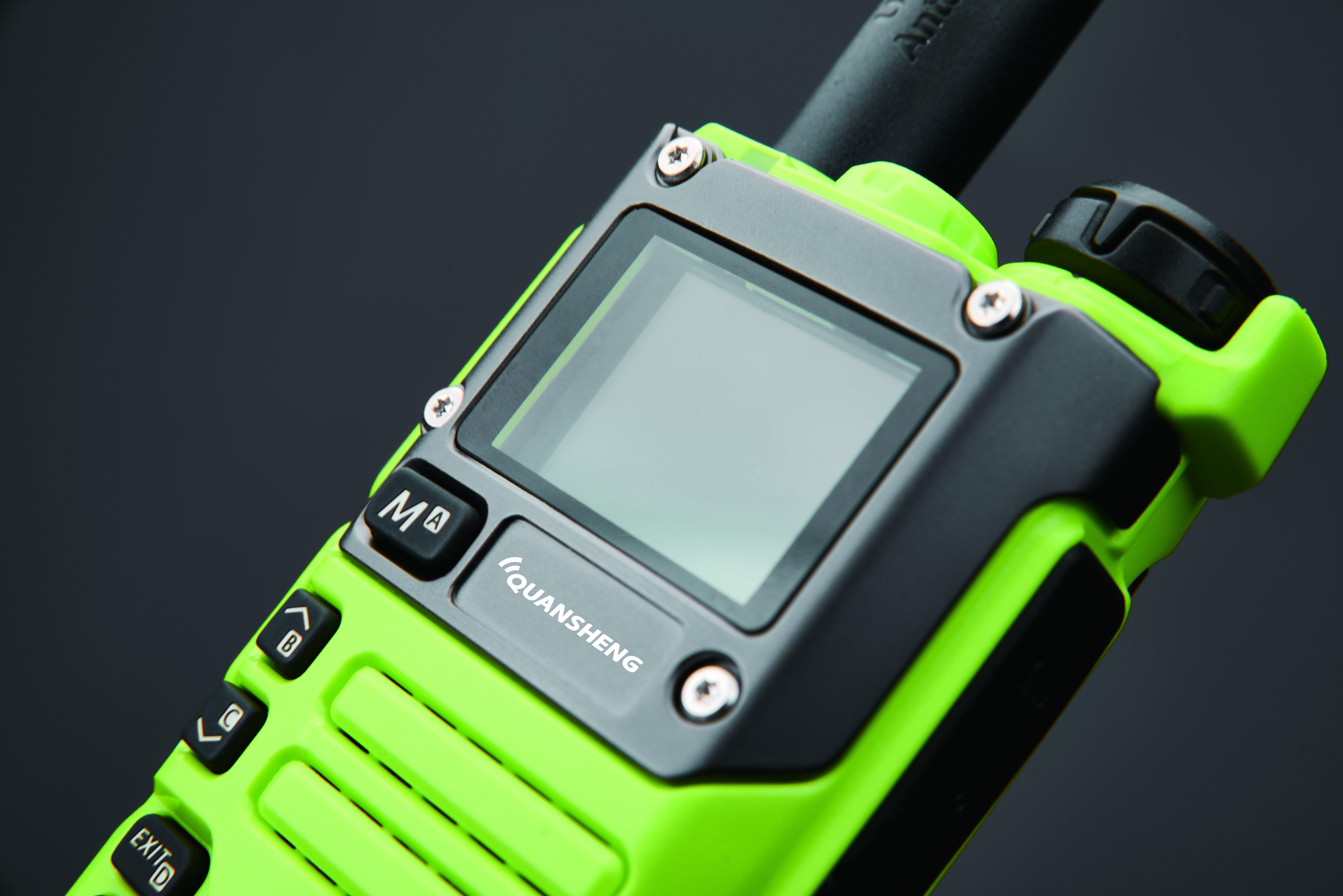

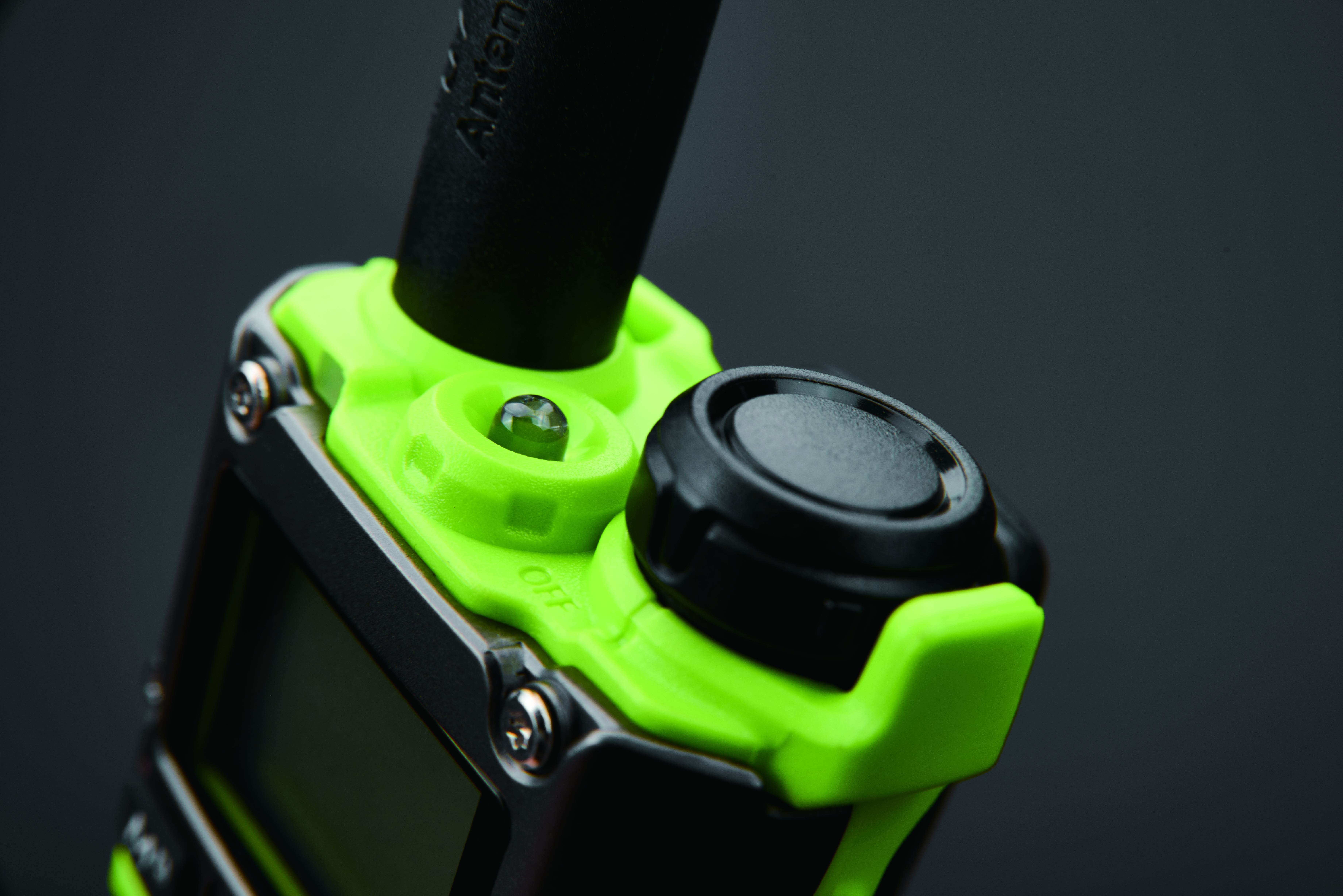

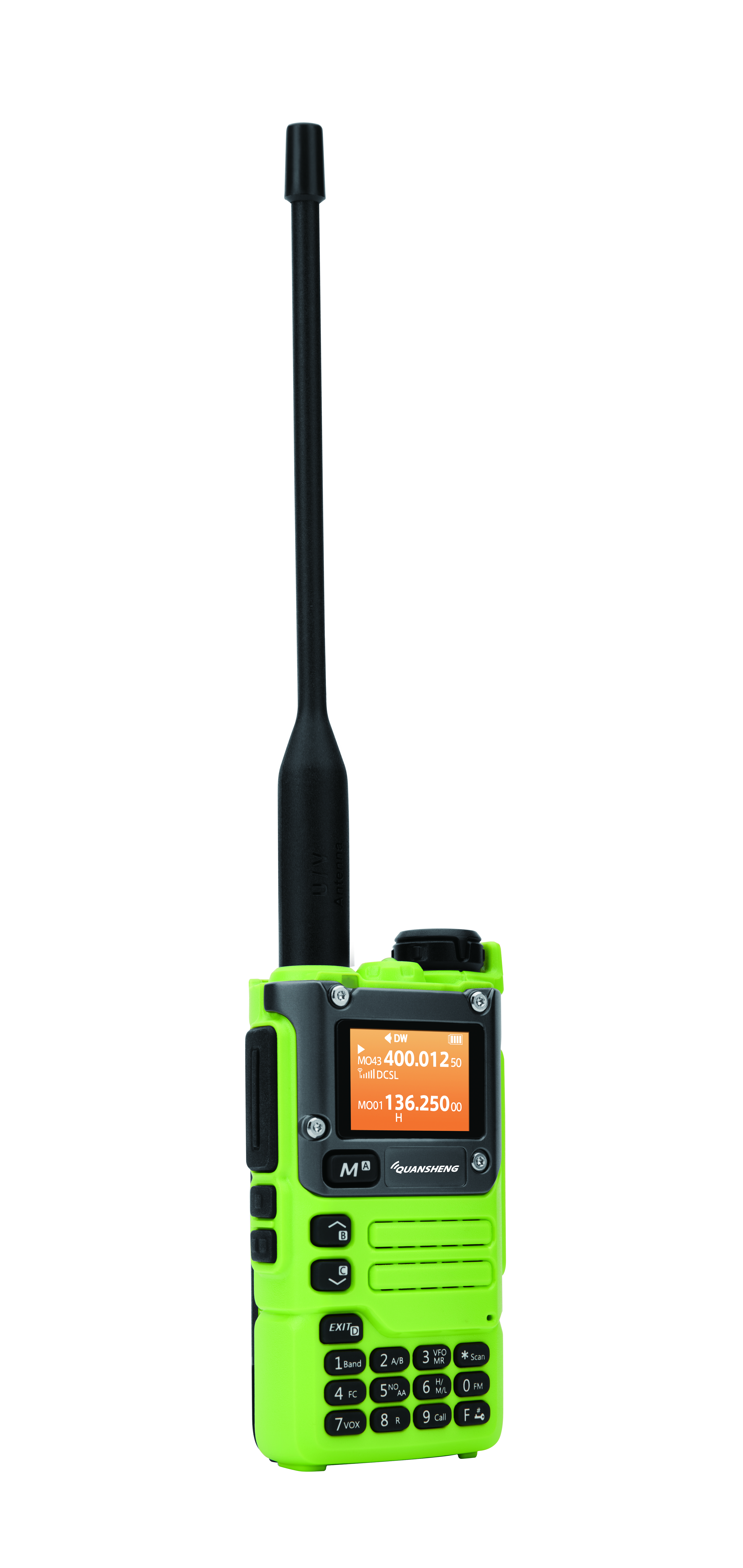

Quansheng UV-K5(8) Fuchsjagd Funkgerät – Empfangsgerät für 433 MHz mit Spezial-Firmware, ohne Sendefunktion
Produktnummer:
blink23157.1
Produktinformationen "Quansheng UV-K5(8) Fuchsjagd Funkgerät – Empfangsgerät für 433 MHz mit Spezial-Firmware, ohne Sendefunktion"
Diese exklusive Version des Quansheng UV-K5(8) wurde speziell für den Einsatz bei der Fuchsjagd auf 433 MHz modifiziert. Dank der vorinstallierten Spezial-Firmware ist die Sendefunktion vollständig deaktiviert – damit kann das Gerät auch von Nicht-Funkamateuren legal verwendet werden!
Alle nötigen Einstellungen sind bereits vorgenommen, das Gerät ist sofort einsatzbereit – kein Programmieren, kein Konfigurieren notwendig. Ideal für Einsteiger und Funkfüchse!
Highlights
- ✅ Spezial-Firmware für 433 MHz Fuchsjagd – Senden dauerhaft deaktiviert
- ✅ Rechtssicher für den Einsatz ohne Funklizenz
- ✅ 200 Speicherkanäle & direkter Zugriff auf 433 MHz Bereich
- ✅ Dualband-Empfang (VHF/UHF), inklusive FM, Airband, NOAA
- ✅ Taschenlampe, VOX, Scrambler, CTCSS/DCS, Crossband-Kommunikation
- ✅ Frequenzzähler & drahtlose Radio-Replikation
- ✅ Laden via USB-C oder Desktop-Ladestation
Lieferumfang
- 1 × Quansheng UV-K5(8) Funkgerät (Spezialversion, Senden deaktiviert)
- 1 × 7,2 V 1600 mAh Li-Ionen Akku
- 1 × SMA-Female Dualband-Antenne
- 1 × Desktop-Ladegerät (110 V ~ 240 V)
- 1 × Gürtelclip
- 1 × Handschlaufe
- 1 × Bedienungsanleitung (ENG)
Technische Daten
- Größe: 115 x 60 x 37,5 mm
- Gewicht: 234 g
- Empfangsfrequenzen:
- FM: 50–76 MHz / 76–108 MHz
- AM (Airband): 108–136 MHz
- VHF: 136–174 MHz
- UHF: 400–470 MHz / 470–600 MHz
- 433 MHz Bereich vollständig empfangbar
- Speicherkanäle: 200
- Akku: 1600 mAh Li-Ion, wiederaufladbar
- NOAA Wetterkanäle: 10
- Ladeanschluss: USB-C & Desktop-Ladestation
- Extras: Taschenlampe, VOX, Frequenzzähler, Scrambler, Replikation
Passendes Zubehör für die Fuchsjagd
- 🦊 Draussenfuchs – 433 MHz Fuchsjagd-Sender-Bausatz
- 📡 Yagi-Antenne optimiert für 433 MHz – als Bausatz
- 🔌 Anschlusskabel für Funkgerät zu Antenne
- 🔄 SMA auf BNC-Adapter – ideal für Antennenwechsel
Hinweis: Diese modifizierte Version kann nicht zum Senden verwendet werden. Der volle Funktionsumfang des Originals steht daher nicht zur Verfügung.
| Anleitung und Interaktives Board: | https://binary-kitchen.github.io/SolderingTutorial/ |
|---|---|
| Bauzeit: | 1-2 Stunden |
| Schwierigkeit: | Mittel |
| Zielgruppe: | CB-Funk, Funkamateur |
