50Ohm Dummy Load Bausatz – das perfekte Projekt für junge Funkamateure

Produktinformationen "50Ohm Dummy Load Bausatz – das perfekte Projekt für junge Funkamateure"

Die 50Ohm.de Dummy Load ist mehr als nur ein praktisches Zubehör – sie ist ein ideales Lötprojekt für alle frisch lizenzierten Funkamateure, Ausbildungsstationen oder portable Funk-Aktivitäten. Entwickelt von DL1FLO (Florian Schmid) und DL9MJ (Matthias Jung) in Kooperation mit dem DARC AJW-Referat und blinkyparts, bietet dieser Open-Source-Bausatz Funktion und Lernspaß in einem.

Was ist eine Dummy Load?

Eine Dummy Load dient dazu, Funkgeräte sicher zu testen, ohne dass HF-Leistung abgestrahlt wird – die Sendeleistung wird in Wärme umgewandelt. Ideal für Geräteabgleich, Leistungs-Checks oder Ausbildungszwecke.

Warum diese Dummy Load?

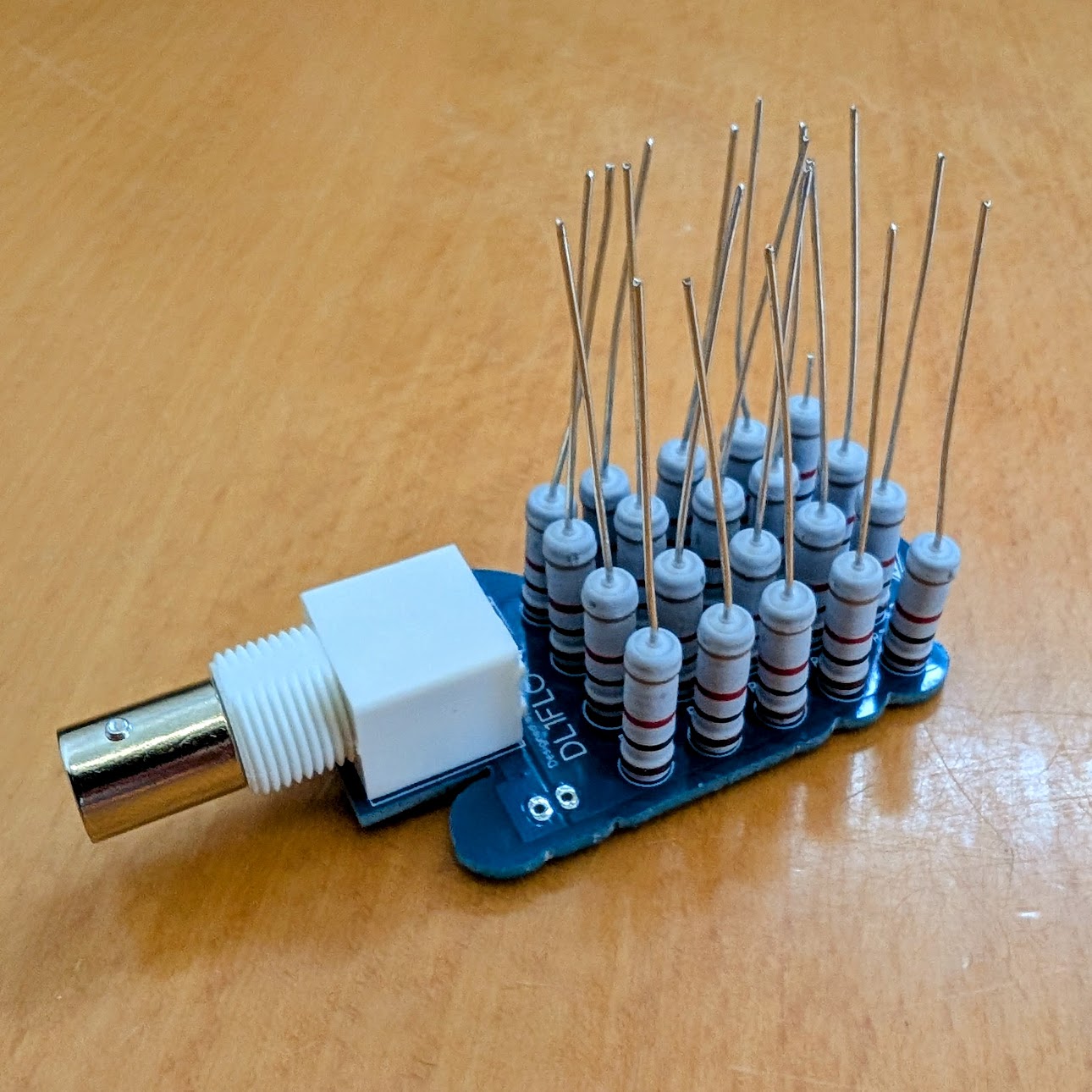

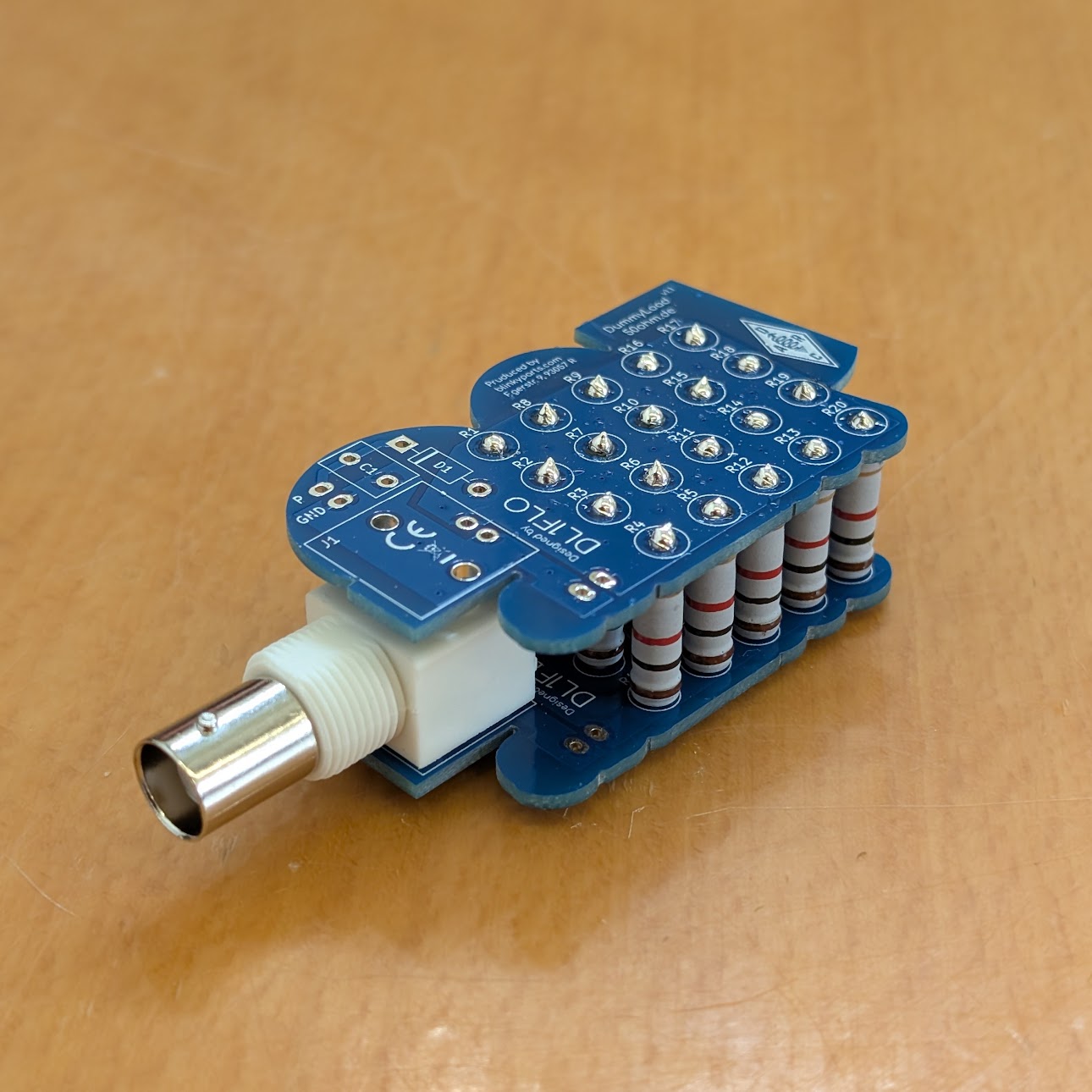

  • Kompakte Sandwich-Bauweise mit geringer Induktivität
  • Perfekt für QRP-Betrieb (bitte nicht für hohe Sendeleistungen verwenden)
  • Praktischer BNC-Anschluss
  • Integrierte Messschaltung (Diode + Kondensator)
  • Zwei identische Platinen für einfache Montage
  • 50ohm.de als Ausbildungsplattform
  • Liebevoll gepackt in Deutschland

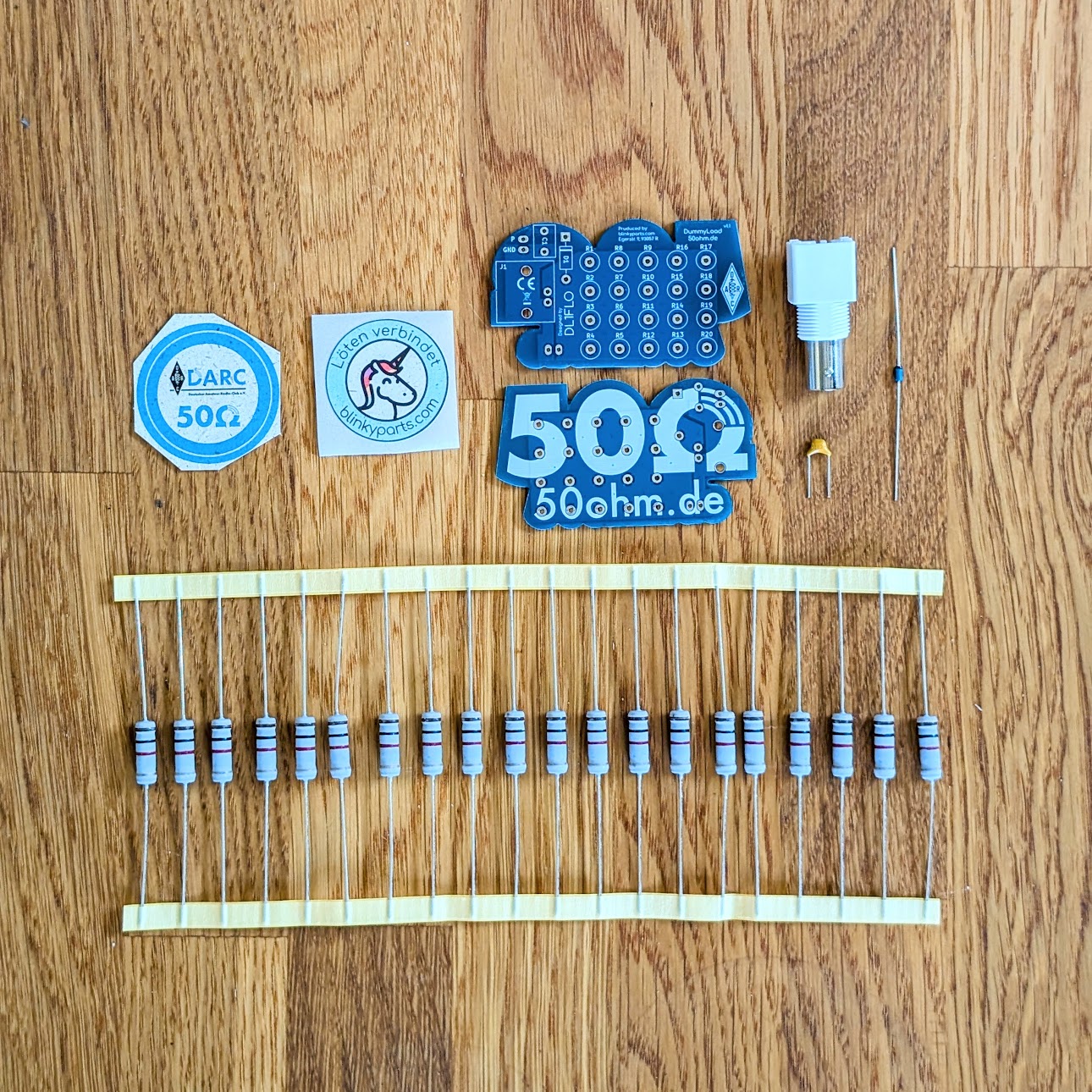

Inhalt des Bausatzes

  • 2x Platinen (identisch)
  • 20x 1kΩ Widerstände (3W, 5%)
  • 1x BNC-Buchse (50 Ohm)
  • 1x 10nF Kondensator
  • 1x Schottky-Diode (BAT41)

Ideal für

  • Junge und neue Funkamateure
  • Ausbildungsstationen & Schulungszwecke
  • Outdoor-Funk & QRP-Portabelbetrieb
  • Löt-Einsteiger (dank ausführlicher Anleitung)

Unser Motto: "Löten verbindet!"

Mit dem Dummy Load Kit von 50ohm.de und blinkyparts.com bekommst du nicht nur ein funktionales Messgerät, sondern auch ein großartiges Lernprojekt – perfekt als Geschenk oder zur eigenen Weiterbildung.


👉 Mehr Infos & Aufbauhilfe gewünscht?

Alle technischen Details, eine Schritt-für-Schritt-Anleitung und häufige Fragen findest du in unserem Wiki: 📖 50Ohm Dummy Load – Wiki & Aufbauanleitung

Anleitung und Interaktives Board: https://binary-kitchen.github.io/SolderingTutorial/
Bauzeit: 1-2 Stunden
Schwierigkeit: Mittel
Zielgruppe: CB-Funk, Funkamateur
