OpenDTU CMT - Your evaluation for your balcony solar system compatible to Hoymiles HMS and HMT series (CMT module)

€51.16*

Available, delivery time: 1-3 days

Tax rate**
openDTU - CMT module pre-soldered
Product number: blink238342.3
Product information "OpenDTU CMT - Your evaluation for your balcony solar system compatible to Hoymiles HMS and HMT series (CMT module)"
The energy turnaround is in full swing and great balcony power plants are sprouting up on every balcony. It's beautiful!

With this OpenDTU Board kit you can read out your balcony solar power plant, display the data and even control it. The prerequisite is an inverter from Hoymiles. A small display always shows the current power production.

The project was started by Thomas and Jan and can of course be found under open source licence here:https://github.com/tbnobody/OpenDTU (there you will also find a list of compatible inverters).

This breakout board is 100% compatible and was created together with the developers of the software. On the board there is a special radio module that speaks the radio standard of the inverters. This is read out by an ESP32 module, processed and can be further processed via WLAN, e.g. with MQTT.

The board also has connections for a display and an RGB LED strip, which may be supported in a future version.

Pre-soldered CMT module (optional)
We have heard your feedback and understood that SMD soldering is probably not for everyone. Therefore, we have decided to offer the module pre-soldered. Only the CMT module (the silver chip) is soldered on. The pin header and antenna module are much easier to solder and still need to be soldered by you.

We actually solder them by hand, so unfortunately we have to charge a little more to justify the extra effort. We hope for your understanding here.

Scope of Delivery

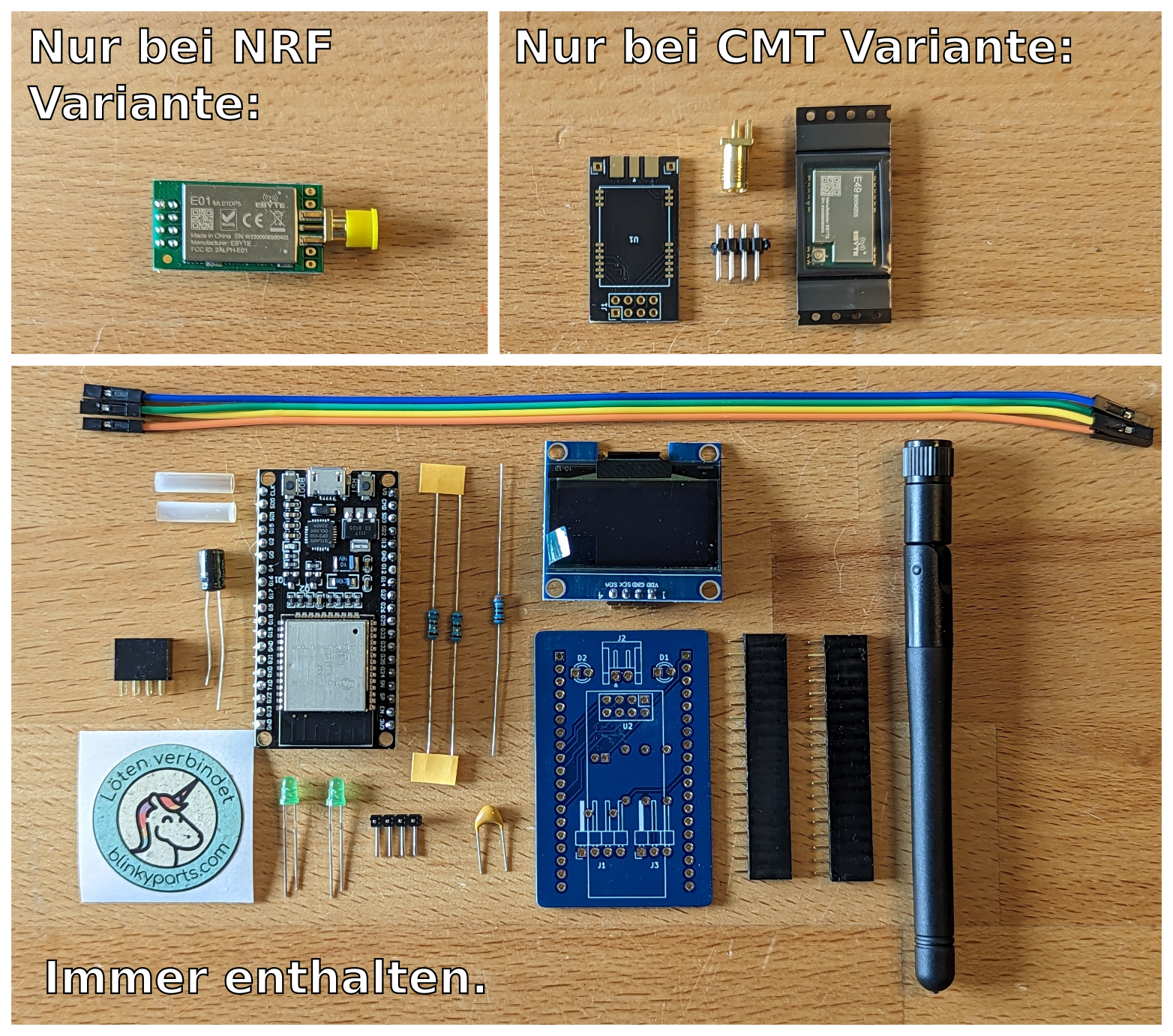

In the scope of delivery, you will receive all the necessary components: a display, an ESP32, and an antenna module. You just need to solder them together and enter your Hoymiles serial number, and you're ready to go! The ESP32 is already pre-flashed.

** When selecting the tax rate for products for photovoltaic systems, §8 of our Terms & Conditions must be taken into account.

Compatibility

This kit uses the CMT2300A module and is compatible with the following Hoymiles models:

  • Hoymiles HMS-300-1T
  • Hoymiles HMS-350-1T
  • Hoymiles HMS-400-1T
  • Hoymiles HMS-450-1T
  • Hoymiles HMS-500-1T
  • Hoymiles HMS-600-2T
  • Hoymiles HMS-700-2T
  • Hoymiles HMS-800-2T
  • Hoymiles HMS-900-2T
  • Hoymiles HMS-1000-2T
  • Hoymiles HMS-1600-4T
  • Hoymiles HMS-1800-4T
  • Hoymiles HMS-2000-4T
  • Hoymiles HMT-1600-4T
  • Hoymiles HMT-1800-4T
  • Hoymiles HMT-2000-4T
  • Hoymiles HMT-1800-6T
  • Hoymiles HMT-2250-6T
If you are looking for a module with NRF24L01+ for the HM series from Hoymiles you need this kit: https://shop.blinkyparts.com/en/OpenDTU-Your-evaluation-for-your-balcony-solar-system-compatible-with-Hoymiles-HM-series-NRF-module/blink237542

Features

  • Read out live data from the inverter Display the inverter's internal event log
  • Display inverter information such as firmware version, firmware build date, hardware revision and hardware version
  • View and set the current inverter threshold
  • Power off/on function of the inverter
  • Uses ESP32 microcontroller and CMT2300A multi-inverter support
  • MQTT support (with TLS)
  • Home Assistant MQTT Auto Discovery support
  • Beautiful and fancy WebApp with visualisation of current data
  • Firmware upgrade via the Web UI Standard source
  • supports up to 10 inverters
  • Time zone support
  • Prometheus API endpoint (/api/prometheus/metrics)
  • English, German and French web interface
  • Direct connection of displays (SSD1306, SH1106, PCD8544)
  • Dark theme in the web interface

The Housing

The kit comes with a high-quality 3D printed housing. You can also print it yourself. We have published the files here:https://www.printables.com/de/model/441037-opendtu-breakoutboard-case

Target Group

This kit is designed for all those who have a solar power plant at home and a suitable Hoymiles inverter. Without the inverter and the solar panels the kit is just a nice paperweight with display ;). The electronics kit for soldering is designed for beginners. Relatively large components are used, which make it easy to learn how to solder. This is also possible for absolute beginners in a reasonable time.

Required tools

What the minimum soldering workstation looks like is described here: Der Lötarbeitsplatz
You will also need a micro USB cable or a USB-C cable and a suitable USB power supply. Two toothpicks are very practical. An electric side cutter is also very useful for this kit :)


Instructions and help

To make it easy for you to solder the kit, we have put together detailed instructions with lots of pictures and individual steps for each of our kits. There you will be guided step by step through the assembly and there are many tips and tricks on how to solder correctly. For the majority of our soldering kits there are also interactive circuits with the names of the components and the tracks. All instructions are available in German and English.

The instructions also describe the software part as far as the software is installed, connected to your WLAN and you have set up your inverter. Everything else is self-explanatory in the web interface.

For environmental reasons, we do not print our instructions. It is even better to view them on screen, as you can then zoom into the high-resolution photos to see the details. On each kit you will find a QR code or link to the instructions.

You can find all the instructions as PDF files at the following link: https://binary-kitchen.github.io/SolderingTutorial
Just click on "DE" or "EN" for the right kit and you can download a PDF.

Lovingly packed for you by hand

All soldering kits are lovingly packed for you by hand in Germany. Unfortunately, it happens from time to time that a component is packed too much or too little. If something is too much: No problem! Keep the components and use them for your creations! If something is missing: No problem! Just send us an email and we will send you the missing parts.


Show us your solar system and your OpenDTU evaluation

We at blinkyparts are super excited to hear what your solar system looks like and how/what you did with your OpenDTU kit. Share your photo with us at

  • Twitter/Mastodon: #SolderingConnects
  • Instagram: #SolderingConnects or follow us on @blinkyparts_com

Help others with your feedback

It is often difficult to judge whether a soldering kit is something for you. Help others by giving us a rating, a feedback. How did it work? What equipment did you have? What did you like most about it? What does your solar system do? Just leave a review here on the product page under "Reviews".
Build Time: 1-2 Hours
Difficulty: Easy, Medium
Manual and iteractive board: https://binary-kitchen.github.io/SolderingTutorial/
Target group: Grownup, Nerd

11 of 11 reviews

4.82 out of 5 stars


82%

18%

0%

0%

0%


Leave a review!

Share your experiences with other customers.


7 June 2024 16:34

Perfection !!!

Coli expédié rapidement, livraison en 4 jours en France. Kit de très bonne qualité, explication claires, mise en service simple ! Merci beaucoup.

1 December 2023 10:32

999 Punkte, meine absolute Empfehlung! Gilt für NRF und CMT Ausführung

Etwas Hintergrund: Ich und drei Nachbarn habe je eine Balkonanlage mit Hoymiles Inverter. Ich habe im letzten Jahr fünf OpenDTU mit Display von Grund auf selbst gebaut und verschenkt bzw. zum Selbstkostenpreis abgegeben. Deshalb kann ich sehr gut beurteilen, wie intelligent und effizient dieser Bausatz zusammengestellt ist. 1.) Das fertige Gehäuse mit Blende für das Display und Leiterplattenführung erspart einem den Selbstbau mit Bohren, Feilen, Heißkleber usw.. Was das an Zeit spart sieht nur jemand, der ein Leergehäuse selbst bearbeitet hat. 2.) Die ESP32 Module sind mit openDTU Firmware schon fertig abgefüllt und mit dem Config für das Display vorkonfiguriert. Beim meinem Selbstbau bedeutete das mit dem Herstellertool die Binaries auf unterschiedliche Adressbereiche zu flashen. (Via USB.) Kein Hexenwerk, kostet aber Zeit für Einarbeitung und Durchführung. Für unbedarfte Einsteiger ggf. zu komplex. Auch die Datei zur Auswahlmöglichkeit für unterschiedliche Funkmodule und LED Konfigurationen ist bereits "eingespielt". 3.) Die Verdrahtung ist durch die Leiterplatte auf ein Minimum reduziert. (Bei meinem Selbstbaugehäuse waren zwölf Drähte zu verlöten.) 4.) Die Bestückung ist sehr gut dokumentiert. Lötkenntnisse und geeignetes Werkzeug sind aber Voraussetzung. Ich habe mich an die Anleitung gehalten und auf Anhieb zwei Erfolge (NRF / CMT) erzielt. 5.) Fast vergessen. .. Alles in nachhaltigen Papiertüten abgepackt, also nicht in Plastikbeuteln, so wie eine Bestellung beim Elektronikversand i.d.R. ausgeliefert wird. Noch einige Hinweise und Tipps: Mit der Kabelverdrahtung des Displays hatte ich so meine Probleme. (mit Elektroniker Denkschema im Kopf) Ich habe mir eine Skizze gemacht. Zwei Stiftsteckerleisten 1-4 jeweils mit Signalnamen und Pinnummern. Damit habe ich die Verkabelung unabhängig von den Kabelfarben nach Funktion gesteckt. (Grund: Meine Kabel im Bausatz hatten andere Farben als in der Doku. Auf den Fotos der Doku ist die Kabelzuordnung schlecht zu erkennen.) Ein kleiner Hinweis an das Team die Doku hier zu optimieren. Thema: CMT Modul. Das wird für die "HMS" Wechselrichtertypen benötigt und muss selbst verlötet werden. Wer nicht sehr gut ausgerüstet ist und Erfahrung hat, sollte m.E. die Mehrkosten für die verlötete Version investieren! Trotz Weller Profi Lötkolben mit Temperatureinstellung und unterschiedlichen Lötspitzen war das Löten nicht trivial. Die Lötstellen müssen unterschiedlich stark aufgeheizt werden, weil sie die Wärme intern unterschiedlich ableiten. (z.B. GND) Einmal abgerutscht hat man eine versehentliche Lötbrücke zur Blechabschirmung. Dann ist Lötabsauglitze angesagt. Thema Antenne: SMA vs. reverse SMA. Fast hätte ich mich selbst ausgetrickst. Die für die DTU Sende/Empfangsmodule benötigten Antennen haben den Innenstift an der Schraubantenne. Eine Antenne von einem herkömmlichen WLAN Router hat an der Stelle keinen Stift, sondern nur Buchse. Auf den ersten Blick nicht zu unterscheiden! Man kann diese "Router Antennen) zwar mechanisch festschrauben, es gibt aber keinen Kontakt und damit Empfangsprobleme. Also: Das beiliegende Original verwenden! Fazit: Ich finde diesem Bausatz rundum gelungen!! Der Preis gegenüber einem Eigenbau ist unschlagbar günstig. Mein NRF Zusammenbau ist seit Ende 11/2023 erfolgreich in Betrieb. Auf das Feedback meines Neffen (CMT Funkmodul) warte ich noch.

16 November 2023 06:04

Passt

Alles gut verarbeitet. Nur Funktioniert er mit meinen HMS 1800 warum auch immer geholfen wurde schnell und ich soll noch mal alle Lötstellen prüfen mir wurde dann Richtig verlötet. Trotzdem kommuniziert die DTU nicht mit dem WR. Ich vermute das beim ersten mal Löten irgendwas ein Schaden genommen hat.

Our feedback: Danke für deine Bewertung! Deine DTU werden wir schon noch zum laufen bringen :). Wir sind ja per Email in Kontakt und kriegen das sicher hin.

3 November 2023 12:12

Klasse Bausatz, super Support

Ich hatte den Bausatz vorsichtshalber mit vorgelötetem Modul bestellt - für meine Lötkünste die richtige Entscheidung. Leider hatte ich beim Bestücken trotz guter Anleitung einen Fehler gemacht. Timo hat mir schnell und umkompliziert geholfen, nochmals vielen Dank dafür. Das gedruckte Gehäuse ist absolut hochwertig, der Bausatz jeden Cent wert.

22 October 2023 15:37

Toller Bausatz, aber...

Ich habe mich schon beim Auspacken über den Bausatz gefreut. Liebevoll, in Papiertütchen verpackt, purzeln einem da alle benötigten Bauteile entgegen, zwei Aufkleber und eine nette Postkarte gibt es obendrauf. Dank der kleinschrittigen und gut bebilderten Anleitung war der Aufbau kein Problem, etwas Löterfahrung und einen Lötkolben mit feiner Spitze sollte man aber schon besitzen. Ich war im nachhinein froh, mir das vorgelötete Funkmodul bestellt zu haben.. für SMD-Löten fehlt mir definitiv die Feinmotorik. Wie dem auch sei, der Zusammenbau hat ca. 1,5 h gebraucht, das Gehäuse ist gut gedruckt und passt perfekt. Inbetriebnahme und Integration ins heimische WLAN funktionierte dann auch dank vorgeflashtem ESP super. Jetzt kommen wir zum Aber: Das Gerät zeigte mir trotz Sonnenschein 0 Watt Leistung für meine funktionierende Anlage an und LED 2 blinkte fortlaufend (Verbindung zum Wechselrichter hergestellt, keine Stromerzeugung). Ich habe dann hin- und hergeflasht, AhoyDTU probiert, zurückgerudert (Gottseidank gibt es bei GitHub die Pinkonfiguration für den Bausatz), Junior (kompetent) befragt, bis ich dann auf des Rätsels Lösung stieß. Ich besitze einen Hoymiles HMS-800W und das "W" macht den Unterschied. Hoymiles-Wechselrichter mit integriertem WLAN werden bislang noch nicht von openDTU/AhoyDTU unterstützt... Ist aber nicht euer Fehler, ich hätte vor der Bestellung einfach genauer recherchieren müssen. Vielleicht solltet ihr aber in der Produktbeschreibung darauf nochmal hinweisen. Immerhin habe ich jetzt einen hübsch blinkenden Briefbeschwerer, auch nicht schlecht :-)

Our feedback: Hallo, das ist super schade zu hören. Ja leider hat Hoymiles das Protokoll bei seinen neuen Wechselrichtern mit integriertem WLAN geändert, wesshalb openDTU bei diesen nicht mehr funktioniert. Gegen deinen Briefbeschwerer können wir aber was machen. Ich habe dir gerade eine Email geschrieben. Du kannst mir diesen einfach zurück schicken. Grüße Timo

12 October 2023 07:15

Toller Bausatz

Hallo Blinkyparts-Team, ich freue mich, den Bausatz "OpenDTU CMT" erworben zu haben. Dank der tollen Anleitung, war das löten und zusammenbauen leicht zu bewerkstelligen. Aber ich bin froh, das ich das CMT-Modul schon vorgelötet bestellt habe. Das ist mir zu knibbelig und auch ohne passendes Werkzeug schwierig. Auch das gedruckte Gehäuse ist spitze! Das Gerät arbeitet mit meinem HMS-2000 problemlos zusammen. Vielen Dank, das ihr so einen tollen Bausatz anbietet.

9 October 2023 15:12

Hochwertiger Bausatz, auch für Anfänger gut geeignet

Der Bausatz wird mit allen erforderlichen Bauteilen geliefert. Das Gehäuse ist gut gearbeitet und die Teile passen sauber zusammen. Eine ausführliche Beschreibung kann runter geladen werden und die einzelnen Schritte sind auch für Anfänger sehr gut beschrieben. Bei eventuellen Problemen wird kompetente Hilfestellung gegeben.

4 September 2023 08:29

Funktioniert tadellos!

Ich bin ein Lötanfänger und habe nur einen "Universallötkolben" mir relativ dicker Spitze. In meiner Jugend habe ich häufiger mit Bausätzen von Conrad Elektronik gebastelt, in den letzten Jahren aber eigentlich immer mal nur Kabel/Litzen gelötet. Die Schwierigkeit dieses Bausatzes (CMT vorgelötet) wird als "Einfach, Mittel" eingestuft. Ich dachte, ich bekomme das leicht hin. So leicht war es dann am Ende doch nicht. Das lag aber ganz eindeutig an meiner nicht gut geeigneten Lötausrüstung mit einer zu dicken Lötspitze. Trotz großer Sorgfalt habe ich eine Lötbrücke fabriziert, die ich aber entfernen und neu löten konnte. Die Anleitung ist wirklich sehr gut und einfach verständlich. Da gab es zu keiner Zeit Unsicherheiten, was wohin gehört. Das gedruckte Gehäuse ist passgenau, einzig die beiden LED sind etwas versenkt platziert. Hinweise meinerseits: - Die beiden grünen LED leuchten sehr hell. Da wäre es toll, wenn man die Helligkeit mit optionalen Widerständen oder einem Poti dunkler stellen könnte. - Die Sendeleistung des Funkempfängers ist Standardmäßig auf niedrige Stufe eingestellt. Ich habe zuerst keine Verbindung zum Wechselrichter hinbekommen, bis ich irgendwann diese Einstellung gefunden hatte. Da wäre evt. ein Hinweis in der Anleitung hilfreich. - Das Display steht beim ersten Start auf "Energiesparmodus" und schaltet sich relativ schnell von alleine aus. Das kann man auf der Weboberfläche umstellen, wenn man es denn weiß. Ich habe es am Ende hinbekommen und werde das Set für einen Freund gleich nochmal bestellen. Allerdings hole ich mir vorher auch gleich einen besseren Lötkolben.

11 August 2023 20:15

alles bestens auf Anhieb geklappt mit herkömmlichen Mitteln trotz Löten des Funkmoduls

Also mir gefällt das kleine schwarze Kasterl. Bin echt begeistert davon und freu mich wie ein kleines Kind zu Weihnachten. Nur die LEDs muß man abdunkeln, entweder mit zusätzlichem Vorwiderstand oder schwarz anmalen. Die blenden in der Nacht sonst ziemlich, wenn man die Anzeige auch abschalten läßt. Siehe Ergänzung ganz unten! Hab etwa eine gute Stunde gebraucht, löten kann ich, aber noch mit altem Lötkolben der verfügbar war. Auch damit hatte ich keine größeren Probleme auch das Funkmodul auf die Platine zu löten. Verwendet hab ich altes Lötzinn (verbleit) mit Kolophoniumseele. Ich sorge mich da nicht groß nur ja keine Brücken zu schaffen, Hauptsache erstmal gut verzinnt und anschließend einmal überschüssiges Zinn abziehen mit vorher gereinigtem (abgeklopftem) Lötkolben. Der nimmt dann die Brücken auch wieder gut weg, ggf. etwas nachverzinnen damit genug Flußmittel drauf ist, dann gehen die Brücken schön wieder weg. Selbst wenn man patzt und eine Brücke zum Metallgehäuse herstellt läßt sich diese leicht wieder entfernen. Ohne guter Optiker-Lupe geht aber (in meinem Alter) gar nichts mehr! Ich habe die (günstige mit Molullöten) CMT-Version gewählt, da ich schon ein NRF-Funkmudul hatte (zwar ohne externe Antenne aber egal). Somit kann ich jetzt beide WR-Typen (alte HM und neuere HMT) damit betreiben. Muß dazu nur das Funkmodul umstecken und die jeweils passende gesicherte Konfig hochladen (Profil in Hardware ändern). Man kommt sich nach 40 Jahren wieder vor wie seinerzeit in der Schule. :-) Ein kleiner Hinweis noch: Die beigefügten Schrauben sind 1,5mm Inbus (Innensechskant), hat vielleicht nich jeder parat zuhause herumliegen. Sie gehen schon recht fest zu drehen, daher mit gewöhnlichem Schraubenzieher wird man nur durchrutschen. Aber man kann alternativ mit einer Zange (Kombizange) notfalls bestimmt auch reindrehen. Welche Teufel haben euch bei der Dimensionierung der LED-Vorwiderstände R1+R2 geritten? Vor 40 Jahren hatte man die schon auf 20mA ausgelegt, heutige LED brauchen nur um die 2mA herum und nicht geschätzt 40mA. Also die beiden 68 Ohm Widerstände durch 2k2 ersetzt und sind noch immer hell genug. Ich empfehle sie durch 500-3,3k Ohm zu ersetzen, ja nach gewünschter Helligkeit, außer man möchte damit eine Raumbeleuchtung realisieren und ein Kraftwerk dafür hochfahren. :-) Aber im Ernst, die solltet ihr auf 470 Ohm oder 1k ändern im Bausatz. Weiters empfehle ich anstelle der vorgeschlagenen Zahnstochermethode das Display nur auf die Gehäusefrontplatte aufzustecken und zwischen Display und eingeschobener Platine einen gewöhnlichen weichen Verpackungkunststoff (die üblichen ca. 3mm dicken Folien 2-lagig damit etwa 7mm Dicke entsteht oder ähnliches Material) beizulegen. Damit wird es mittig gut nach außen gedrückt und hält perfekt in Position. Die Zahnstocker halten nicht, wenn man es manchmal wieder öffnen möchte.

9 July 2023 07:14

Spaß beim Löten und beim Auswerten

Diese kleine schwarze Box macht echt Spaß! Fast wie ein Ü-Ei: Zuerst hat man Spaß beim zusammenlöten und dann Spaß beim auswerten. Das Löten ging einfach und die Anleitung ist wirklich super! Ich habe mir das vor-gelötete CMT-Modul gekauft und wo ich es mir jetzt so ansehe war das schon sinnvoll: Das Modul ist hat kleine Anschlüsse und sieht schwerer zu löten aus. Nichts für Anfänger wie mich. Wenn man alles gelötet hat und an ein USB-Netzteil angeschlossen hat ploppt ein WLAN auf und man kann seine eigenen WLAN-Einstellungen vornehmen. Danach einfach nur noch im Webinterface die Seriennummer des Wechselrichters eintragen und schon gehts los. Ich hatte ja keine Ahnung wie schön das ist auf einem Display immer den aktuellen Status vom Balkonkraftwerk an der Wand zu sehen. Traumhaft!
