Pinecil v2 - Opensource Portabler Lötkolben mit 65W und USB-C
Produktnummer:
blink235342
Produktinformationen "Pinecil v2 - Opensource Portabler Lötkolben mit 65W und USB-C"
Der Pinecil ist ein smarter, tragbarer Mini-Lötkolben mit einem 32-Bit-RISC-V-SoC, der sich durch sein schlankes
Design, den automatischen Standby-Modus und das Aufheizen auf Betriebstemperatur in nur 6 Sekunden auszeichnet! Die
v2 ist die verbesserte und weiter verbesserte Version und Nachfolger der Version 1.

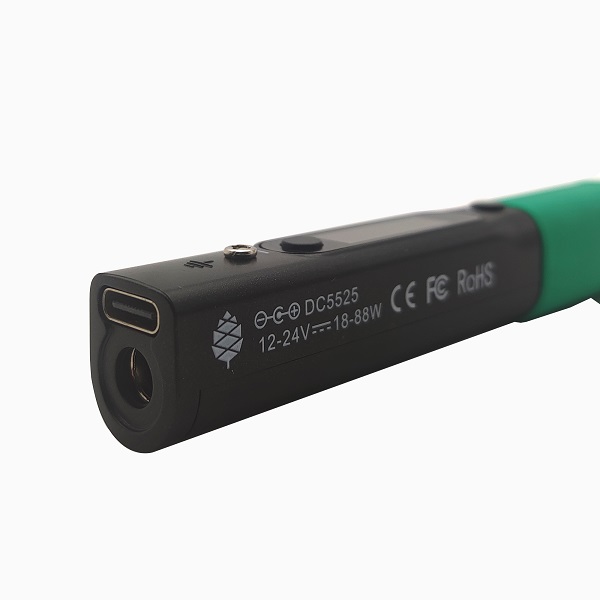

- Zwei Stromeingänge: Der USB-C Anschluss unterstützt sowohl PD (Power Delivery) als auch QC 3.0 (Quick Charge) und ein DC5525 Barrel DC-Buchse.
- Schnelles Aufwärmen: Der Lötkolben erreicht die Betriebstemperatur in 6 Sekunden. Unterstützung für On-Demand Rapid-Boost-Funktion.
- Einstellbare Lötspitzentemperatur von 100° C bis 400° C, welche über die Einstelltasten und ein leicht ablesbares OLED-Display eingestellt werden kann.
- Tragbar: schlankes Design, bestehend aus einem Kern aus rostfreiem Stahl SAE 304 in einem Gehäuse aus Polycarbonat.
- Der automatische Standby-Modus schaltet sich ein, wenn er nicht benutzt wird, um die Sicherheit des Benutzers zu gewährleisten.
Technische Daten
|
Leistung |
88W |
| Temperaturbereich |
100-400 °C |
| Aufheizzeit |
~12 s |
| Spitzensystem |
aktiv |
| ESD sicher |
ja |
| Automatischer Standby |
ja, Zeit und Temperatur einstellbar |
| Anzeige |
0,69'' weißes OLED-Monochrom-Display (96x16p) |
| Prozessor |
32-Bit RV32IMAC RISC-V "SiFive E24 Core" @ 144 MHz |
| Speicher |
192 KB Flash, 132 KB SRAM |
| Stromversorgung |
USB-C, DC5525 |
| Abmessungen |
155mm mit Lötspitze / 103mm ohne Lötspitze x 12.8mm x 16.2mm |
| Gewicht |
28g mit Lötspitze und 18g ohne Lötspitze |
Zielgruppe
Der Lötkolben ist das perfekte Werkzeug zwischen Consumer- und Profi-Bereich. Die Verarbeitung ist sehr hochwertig.
Durch die einfach zu tauschenden Wechselspitzen ist der Mini-Lötkolben außerdem flexible einsetzbar. Der Preis macht
ihn aber eindeutig zu ersten Lötkolben für einen Anfänger. Der Pinecil wird definitiv ein langer Begleiter fürs
Leben.

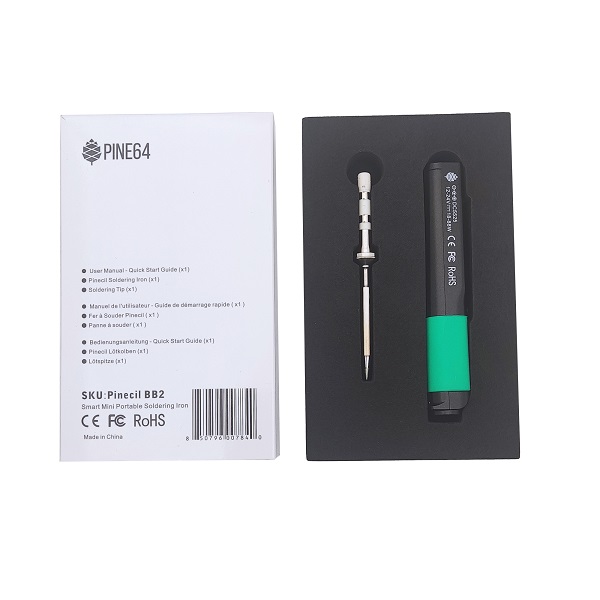

Der Lieferumfang
Der Lieferumfang des Pinecil v2 beschränkt sich auf das wichtigste was man braucht. Natürlich ist der Lötkolben an
sich dabei. Die aktuelle Firmware ist bereits auf dem Pinecil geflashed. Dazu gibt es eine kurze spitze Lötspitze.
Die Kurze Spitze wird besonders schnell heiß!
Nicht im Lieferumfang ist ein Netzteil oder USB-Kabel. Schau dich dazu in unserem Shop im Zubehör um. Du brauchst
mindestens noch ein Netzteil und ein Kabel.
Kompatible Netzteile
Die Hohlstecker-Buchse ist nicht verpolsicher! Hier musst du unbedingt darauf achten, dass du ein kompatibles
Netzteil verwendest. Eine Liste vom Hersteller findest du hier: https://wiki.pine64.org/wiki/Pinecil_Power_Supplies
Wir empfehlen ausschließlich USB-C Netzteile mit 65W und 20V. (Achtung: Viele Netzteile haben keine echten 65W
an einem Anschluss und verteilen die Leistung z.B. auf zwei Buchsen.). Das original Netzteil von Pinecil ist
hervorragend. Auch die Power-Station.
Empfohlene Kabel
Es sollte auf jeden Fall ein USB-C auf USB-C Kabel sein. Da es sich um einen Lötkolben handelt ist auch ein
Silikonkable äußerst praktisch. Silikonkabel sind hitzeresistent und gehen bei einem versehentlichen berühren
nicht kaputt. Schau bei uns im Zubehör, wir haben passende USB-Kabel auf Lager!
Weiteres Zubehör
Es gibt einiges weiteres Zubehör für den Pinecil v2:
Mini-Ständer
Zwar kann man den Pinecil einfach auf seine Lötunterlage legen, denn die Spitze fällt nicht vorne über,
dennoch ist ein kleiner Ständer mit Schwamm bzw. Metallwolle praktisch um die Spitze zu reinigen.
Weitere Spitzen
Es gibt viele weitere Spitzengrößen. Von winzig kleiner Bleistiftspitze bis hin zur breiten Keilspitze kann
alle Spitzen einsetzen. Übrigens: Die Lötspitzen des Pinecil v1 sind mit dem Pinecil v2 kompatibel
Open Source und Community
Der Pinecil ist ein Community-Projekt. Das bedeutet, viele Entwickler haben zusammengearbeitet um das Stück
Hardware und die Software zu perfektionieren. Dabei hat die Community darauf geachtet, dass die Komponenten
Open Source sind. Das bedeutet: Es gibt kein Betriebsgeheimnis wie die Lötkolben aufgebaut sind. Man kann
sich die Anleitungen und Schaltpläne einfach aus dem Internet herunterladen. Das hat den Vorteil, dass auch
eine mögliche Reparatur deutlich vereinfacht wird, da feststeht, welche Bauteile verwendet wurden. Die
Community sorgt ausserdem dafür, dass der Lötkolben genau den Wünschen und Nöten der Lötenden entspricht.
Ein wirklich tolles Stück Hardware.
Auch die Software des PINECIL ist quelloffen, so dass es einfach ist,
Anpassungen vorzunehmen. Es ist ganz einfach, eigene Temperaturkurven zu
erstellen oder eine bestimmte Reaktion zu programmieren. Eingebaute
Bewegungssensoren ermöglichen es dem Lötkolben, schnell zwischen
Stand-by-Modus und Betriebstemperatur zu wechseln.
Unterschiede zwischen v1 und v2
Die neue Version v2 bringt einges an Neuerungen. Zu den wichtigsten gehören:
- Bluetooth: Es kann jetzt z.B. auch eine Lüftersteuerung automatisch anspringen wenn der Kolben benutzt wird.
- Eine kürzere Spitze: Dadurch liegt der Lötkolben noch besser in der Hand und wird sogar noch schneller heiß
- Verbesserte Stromversorgung: Die Stromversorgung wurde verbessert und stabilisiert.
Zeig uns dein Lötsetup
Wir von blinkyparts sind super gespannt zu erfahren, wie dein Lötsetup aussieht? Hast du dir vielleicht weitere 3D-Druck-Teile zum Pinecil gedructk? Teile dein Foto mit uns unter
- Twitter/Mastodon: #LötenVerbindet
- Instagram: #LötenVerbindet oder Folge uns auf @blinkyparts_com
Hilf Anderen mit deinem Feedback
Oft ist es schwer einzuschätzen, der Lötkolben etwas für einen ist. Hilf Anderen indem du uns
eine Bewertung, ein Feedback gibst. Wie hat es geklappt? Was hattest du sonst für Ausrüstung? Was hat dir
besonders gut gefallen? Was macht den Pinecil zu etwas Besonderem? Einfach hier auf der Produktseite unter
"Bewertungen" eine Bewertung abgeben.
