OpenDTU NRF - Deine Auswertung für deine Balkonsolaranlage kompatibel zu Hoymiles HM-Serie (NRF-Modul)
36,99 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage

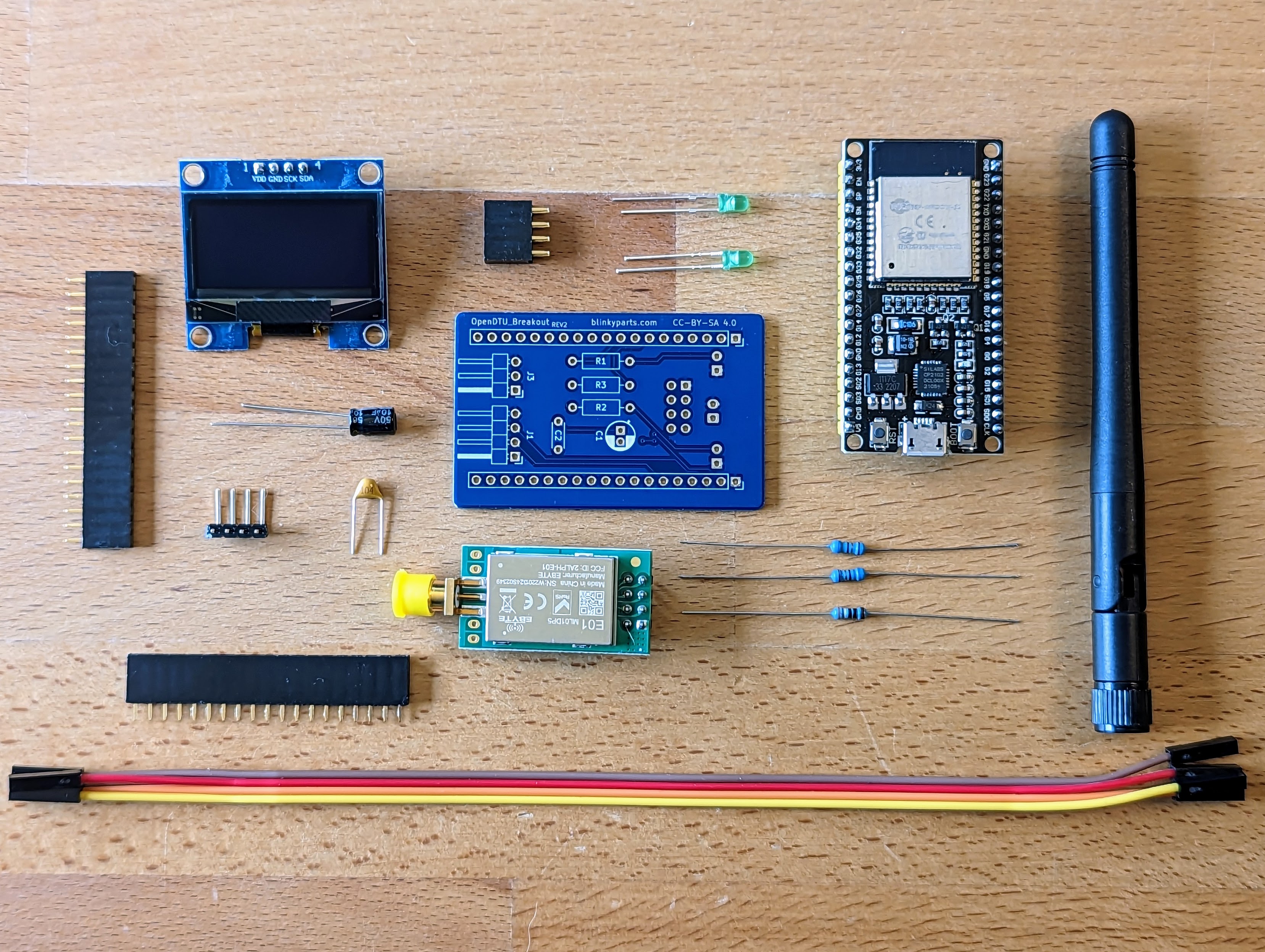

Lieferumfang
Kompatiblität
- Hoymiles HM-300
- Hoymiles HM-350
- Hoymiles HM-400
- Hoymiles HM-600
- Hoymiles HM-700
- Hoymiles HM-800
- Hoymiles HM-1000
- Hoymiles HM-1200
- Hoymiles HM-1500
- Solenso SOL-H350
- Solenso SOL-H400
- Solenso SOL-H800
- TSUN TSOL-M350
- TSUN TSOL-M800
- TSUN TSOL-M1600
Eigenschaften
- Live-Daten vom Wechselrichter auslesen
Anzeigen des internen Ereignisprotokolls des Wechselrichters
- Anzeige von Wechselrichterinformationen wie Firmware-Version, Firmware-Build-Datum, Hardware-Revision und Hardware-Version
- Anzeigen und Einstellen des aktuellen Wechselrichter-Grenzwerts
Funktion zum Aus- und Einschalten des Wechselrichters
- Verwendet ESP32 Mikrocontroller und NRF24L01+
Multi-Wechselrichter-Unterstützung
- MQTT-Unterstützung (mit TLS)
- Home Assistant MQTT Auto Discovery Unterstützung

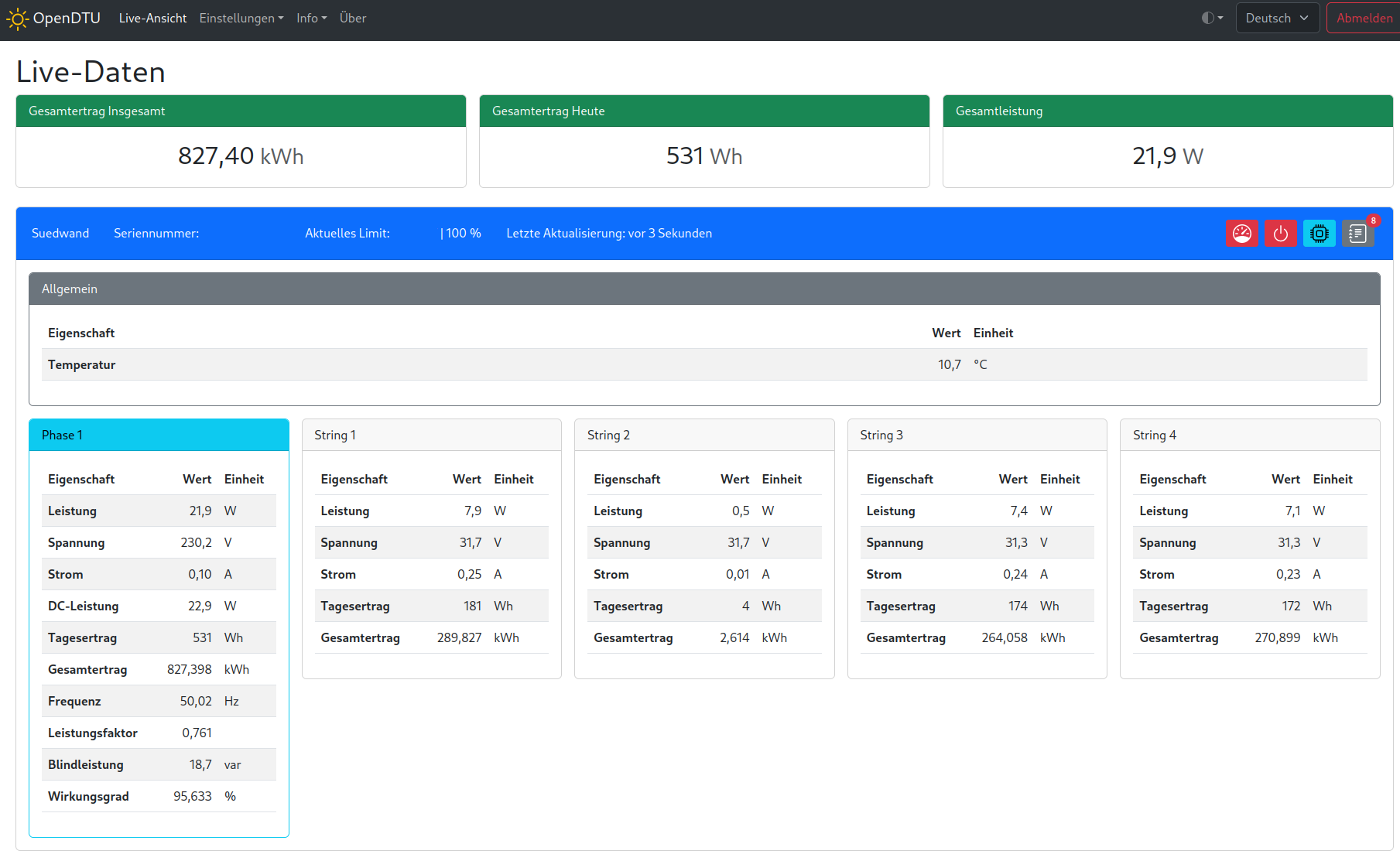

- Schöne und ausgefallene WebApp mit Visualisierung der aktuellen Daten
- Firmware-Upgrade über die Web-UI
- Standardquelle unterstützt bis zu 10 Wechselrichter
- Unterstützung von Zeitzonen
- Prometheus API Endpunkt (/api/prometheus/metrics)
- Englisches, deutsches und französisches Webinterface
- Direkte Anbindung von Displays (SSD1306, SH1106, PCD8544)
- Dunkles Theme im Webinterface

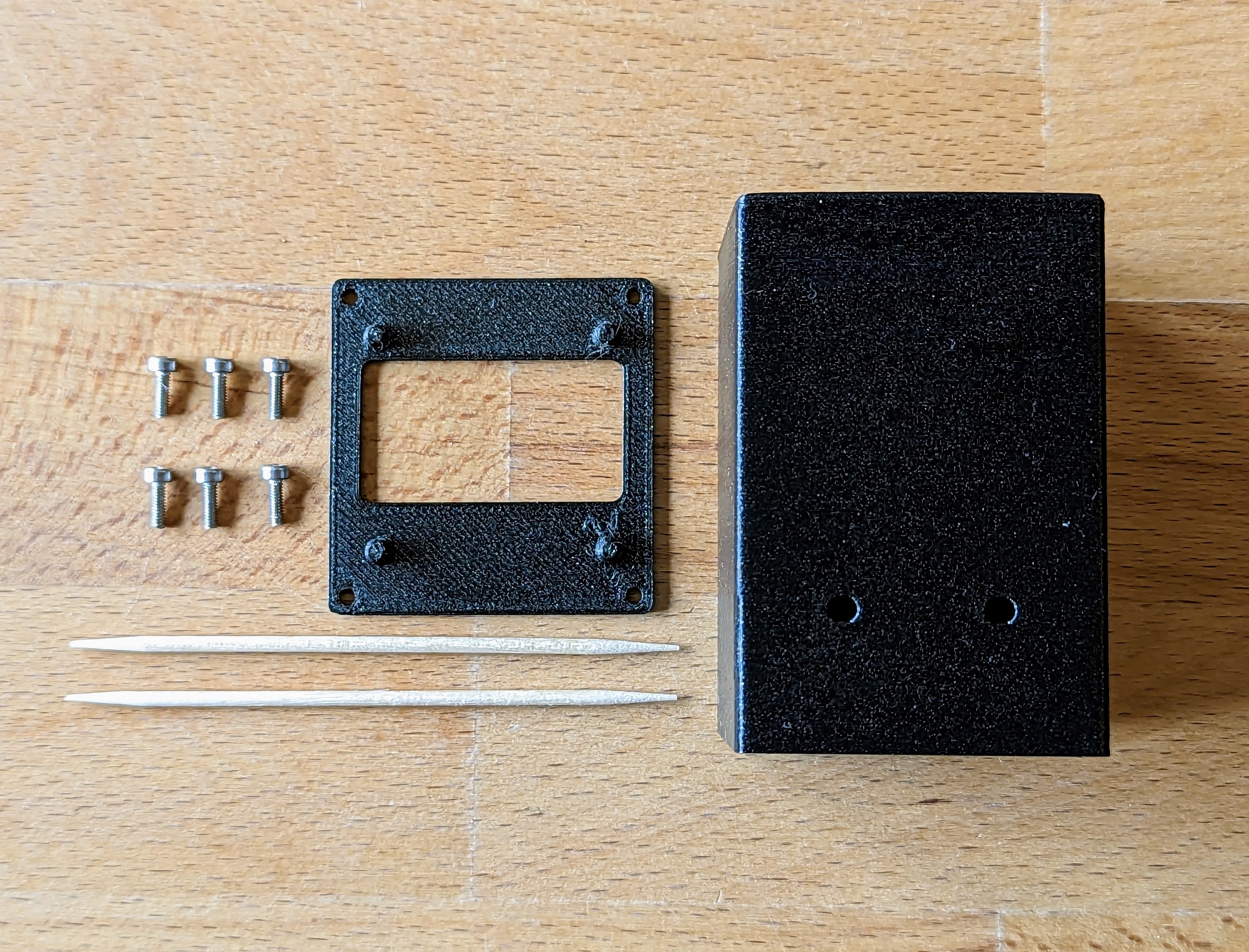

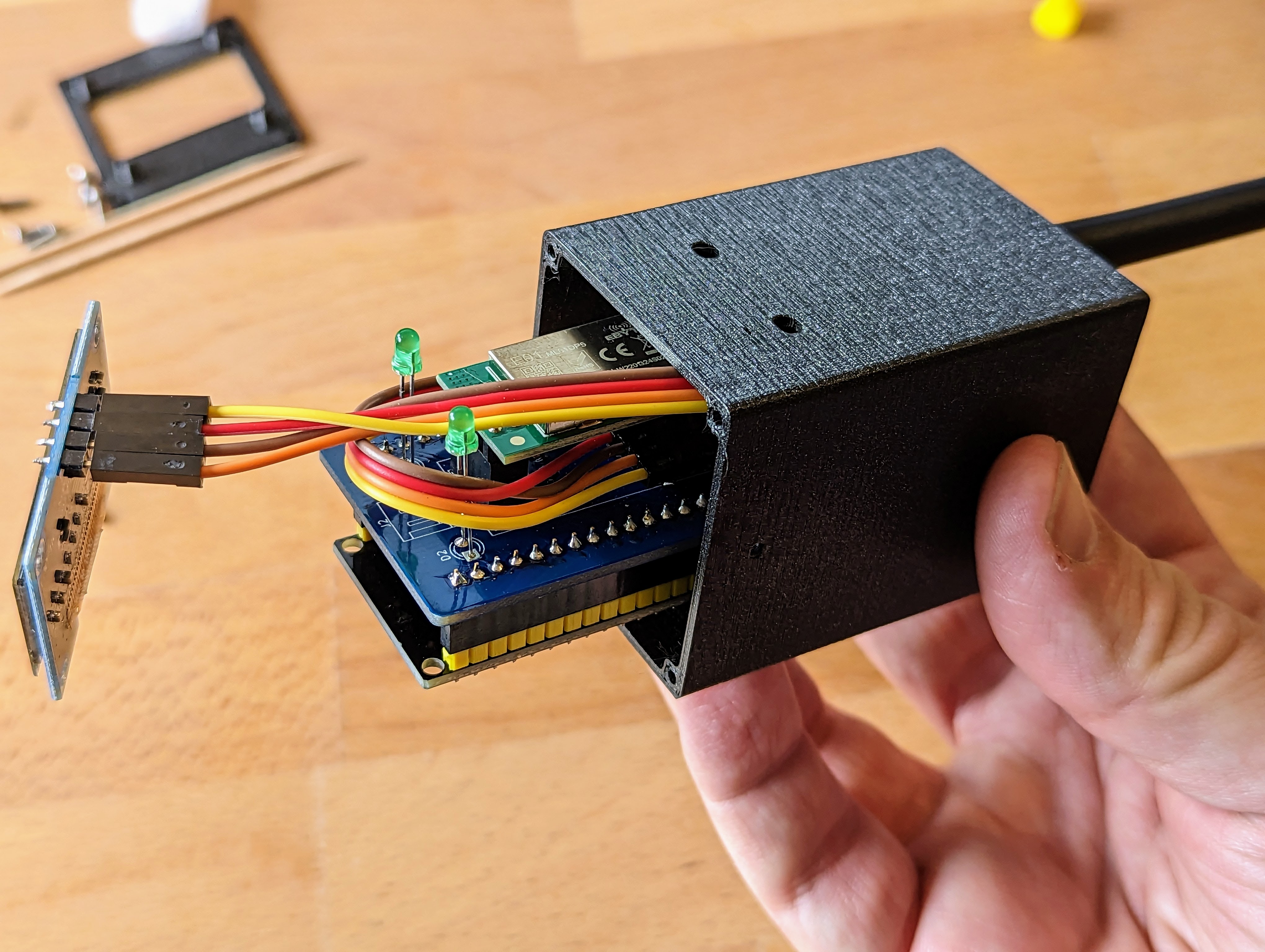

Das Gehäuse
Zielgruppe
Benötigtes Werkzeug
Anleitung und Hilfe
Liebevoll für euch per Hand verpackt

Zeig uns deine Solaranlage und deine OpenDTU Auswertung
- Twitter/Mastodon: #LötenVerbindet
- Instagram: #LötenVerbindet oder Folge uns auf @blinkyparts_com
Hilf Anderen mit deinem Feedback
Anleitung und Interaktives Board: | https://binary-kitchen.github.io/SolderingTutorial/ |
---|---|
Bauzeit: | 1-2 Stunden |
Schwierigkeit: | Einfach, Mittel |
Zielgruppe: | Erwachsene, Nerds |
Anmelden
September 24, 2023 13:00
Absolut Top
Nach schneller Lieferung wurde der Bausatz ausgepackt. Einzelteile überprüft, alles vorhanden. Die Bauteile sind in kurzer Zeit problemlos zusammenzulöten. Nachdem alles zusammengsteckt und in das Gehäuse eingebaut war, konnte es über den Micro-USB Anschluß mit Strom versorgt werden. Zunächst zeigt es im Display "offline" an. Nach dem Einrichten der WLAN-Verbindung mittels des Handys funktionierte das Teil aber auf Anhieb. Gelötet habe ich mit einer Lötstation LS 8936 von DayTools. Hier mußte ich wegen der dünnen Lötspitze allerdings eine Temperatur von 450 Grad Celsius einstellen, damit keine kalten Lötverbindungen entstehen. Anschließend sollte die gelötete Platine auf saubere Lötverbindungen und evtl. Lötbrücken unbedingt kontrolliert werden. Hier ist eine Lupe empfehlenswert. Wie die Vorredner bereits geschrieben haben, sind die beiden Leuchtdioden sehr hell. Mich stört es nicht, aber wer will kann hier Vorwiderstände mit einem höheren Wert als die dem Bausatz beiliegenden (R1 und R2) verwenden. Absolut Top Bausatz, der auch für Anfänger problemlos machbar ist. Nachtrag: Die LED`s kann man übrigens auch in den Hardware-Einstellungen abschalten, sodaß nur noch das Display in Betrieb ist. Die beigefügten Inbus-Schrauben M2x6 lassen sich nur sehr streng in das Gehäuse einschrauben. Bei Verwendung eines nicht mehr sehr guten 1,5 mm Inbusschlüssels kann es passieren, daß der Schlüssel beim Einschrauben in den Schraubenköpfen durchdreht. Ich habe deshalb eine gehärtete Inbusschraube M2 (schwarze Ausführung) in die 6 Bohrungen rein- und wieder rausgedreht. Somit war das Gewinde vorgeschnitten und die beigefügten Inbusschrauben ließen sich mühelos festziehen. Wer einen M2 Gewindebohrer hat kann natürlich auch diesen verwenden.
September 23, 2023 15:07
Bonne idée ce kit
Bonne idée ce kit complet qui me permet de voir l’état et le rendement de ma station Sunology City. L’interface web est superbe, félicitations aux développeurs. Fred
August 6, 2023 21:25
Brilliant kit
Excellent way to package the OpenDTU software (which itself is an amazing piece of reverse-engineering). Only up and running for a few days, but already working well with MQTT and HomeAssistant, which seems much more reliable than the Hoymiles hardware (I have had 2 DTU Pro boxes both of which have failed within 6 months of use, hence my order here). Very clear instructions on how to put all the hardware together - and really appreciate the brown paper bag way of packaging with no printed instructions (they are all on this site, so no need for me to print either). All the parts were correct (down to the screws). Having the firmware pre-flashed makes it extremely quick to set up. HomeAssistant configuration was also simple thanks to the options already provided in OpenDTU.
August 6, 2023 10:29
Ein richtig toller Bausatz …
kann ich nur weiterempfehlen. Bekomme jetzt direkt die Werte vom Balkonkraftwerk angezeigt. Die OpenDTU steht auf meinem Schreibtisch und muss nicht mehr in den Garten um die Werte abzulesen. Das Ganze hat mir so gut gefallen das ich testweise eine Integration in „Home Assistant“ gemacht habe. Daumen hoch. Zu zwei Punkten schließe ich mich den Vorrednern an was ich auch geändert habe. 4 kleine Klebepads als Gerätefüßchen und die LED-Vorwiederstände. In meiner Bastelkiste hatte ich noch 2k Widerstände. Die Helligkeit ist so vollkommend ausreichend.
July 2, 2023 12:19
Energiewende sichtbar gemacht
Tolles kleines Modul, um den Fortschritt der eigenen Energiewende dokumentieren zu können. Hab bereits ein zweites Modul gekauft für Balkonsolar im Freundeskreis. Einfach und schnell zusammen gelötet, vor allem wenn man Erfahrung mitbringt. Anfänger könnten sich zuvor mit einem der einfacheren Bausätze versuchen, das klappt dann schon 😀. Die Online-Anleitung ist sehr gut verständlich. Den Wert der Vorwiderstände für die LED würde ich auch nachträglich erhöhen, um die Leuchtkraft etwas zu verringern. Und Gummipuffer an die Unterseite. Aber ansonsten eine tolle und vor allem günstige Alternativ zur Hoymiles DTU. Keine Daten verlassen so das eigene Netzwerk. So muss es sein.
June 30, 2023 20:50
easy to build up
Order came in about a week to Slovenia. Soldering and setup is pretty easy.
June 29, 2023 22:13
Ein Bausatz der neben Infos auch Spaß bringt ...
Zunächst zwei kleine Verbesserungsvorschläge - wobei das schon Jammern auf hohem Niveau ist: Die LEDs bräuchten tatsächlich nicht so hell leuchten, wie bereits ein Vorredner schrieb - vielleicht in Zukunft serienmäßig einen stärkeren Widerstand beilegen? Ansonsten habe ich selber noch kleine Gummidämpfer ergänzt, damit die Belüftung noch besser gelingt. Fazit: Ein wirklich toller Bausatz, der so richtig zum selber Montieren und Löten einlädt. Vor allem letzteres darf man dann auch ein wenig Üben oder Auffrischen. Dank der tollen Anleitung gelingt die Montage schnell. Mir gefällt auch das charmante Gehäuse. Und wenn das Problem mal vor dem Lötkolben sitzt, ist der super schnelle und tolle Service eine echte Empfehlung. Das wird nicht mein letzter Bausatz aus Regensburg gewesen sein. Auch die Spende der Gewinne an gemeinnützige Vereine gefällt.
June 24, 2023 16:11
OpenDTU
Der Bau hat Spaß gemacht! Die Schritt-für Schritt-Anleitung ist Spitze, alle Bauabschnitte sind eindeutig erklärt. Auch die Einrichtung der schon vorinstallierten Software gelingt nach der Anleitung problemlos. Jetzt kann ich die Einspeisung vom Balkonkraftwerk jederzeit am Display oder über die Weboberfläche am Handy oder PC ablesen. Noch zwei kleine Ergänzungen/Änderungsvorschläge: Ich habe die LED-Vorwiderstände R1/R2 von 68 Ohm auf 2,2kOhm vergrößert, damit sind die beiden LEDs nicht mehr so grell. Außerdem habe ich 4 kleine Klebepads als Füßchen unter das Gehäuse geklebt. So sind die unteren Lüftungsöffnungen frei und das Gerät steht sicherer.
June 6, 2023 17:55
Quick to build and setup.
The order was delivered within a week to the Netherlands. All parts were eco friendly packaged in paper bags within a carton envelope. Some fun stickers were added as a bonus, including a few howto's on soldering. The build itself is not wildly difficult if you can solder standard through hole components. The housing is 3d printed and fits the stacked pcbs with a slide-in. There is a pdf with a clear and well worked out manual on how to assemble the product. Stick to it and you'll have a brease. In this pdf there's a quick setup manual. A more elaborate database of info on the functions is available. The setup is straight forward and easy to follow and in a few minutes you are reading out your hoymiles inverters. The software is a work in progress and more functionality might come available, but as it is now, I am 100% a happy costumer. Thanks for this awesome product!
June 3, 2023 18:12
Daten Daten Daten…
Feiner kleiner Bausatz! Während die Eule im ersten Moment größer als erwartet war ist es hier genau umgekehrt. Das Gehäuse ist kleiner als ich dachte, macht aber überhaupt nichts. Ebenso war ich am Anfang über die geringe Helligkeit des Displays überrascht, dann habe ich aber nach der Inbetriebnahme das entsprechende Menü auf der Web-Oberfläche gefunden und konnte es heller machen. Den Bausatz habe ich in der Mittagspause fertig gemacht, alles gut beschrieben und läuft!
