Heartbeat Lötbausatz – Pulsierendes LED-Herz zum Selbstlöten

7,98 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer: blink23185

Produktinformationen "Heartbeat Lötbausatz – Pulsierendes LED-Herz zum Selbstlöten"

Heartbeat – Dein pulsierendes LED-Herz zum Selberlöten

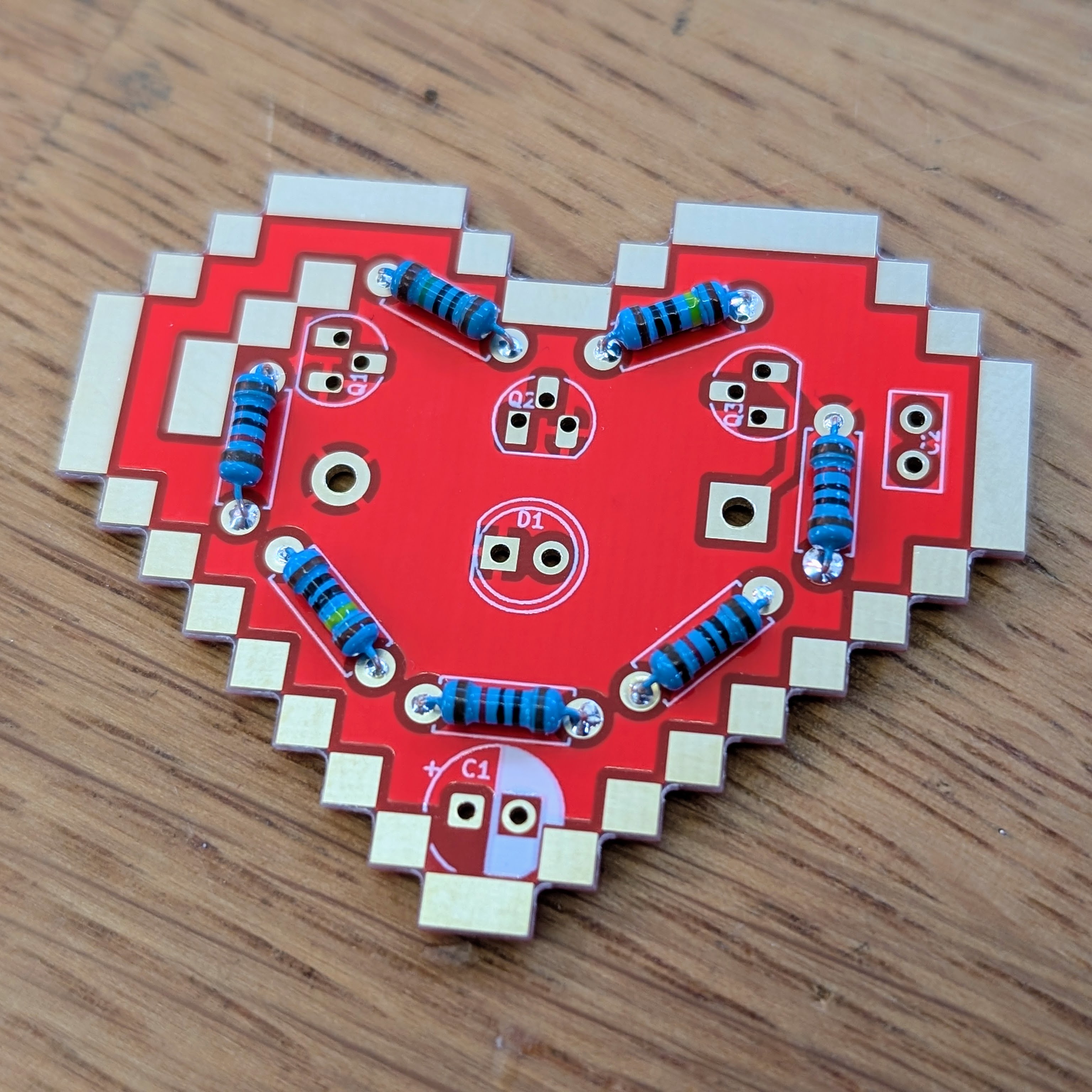

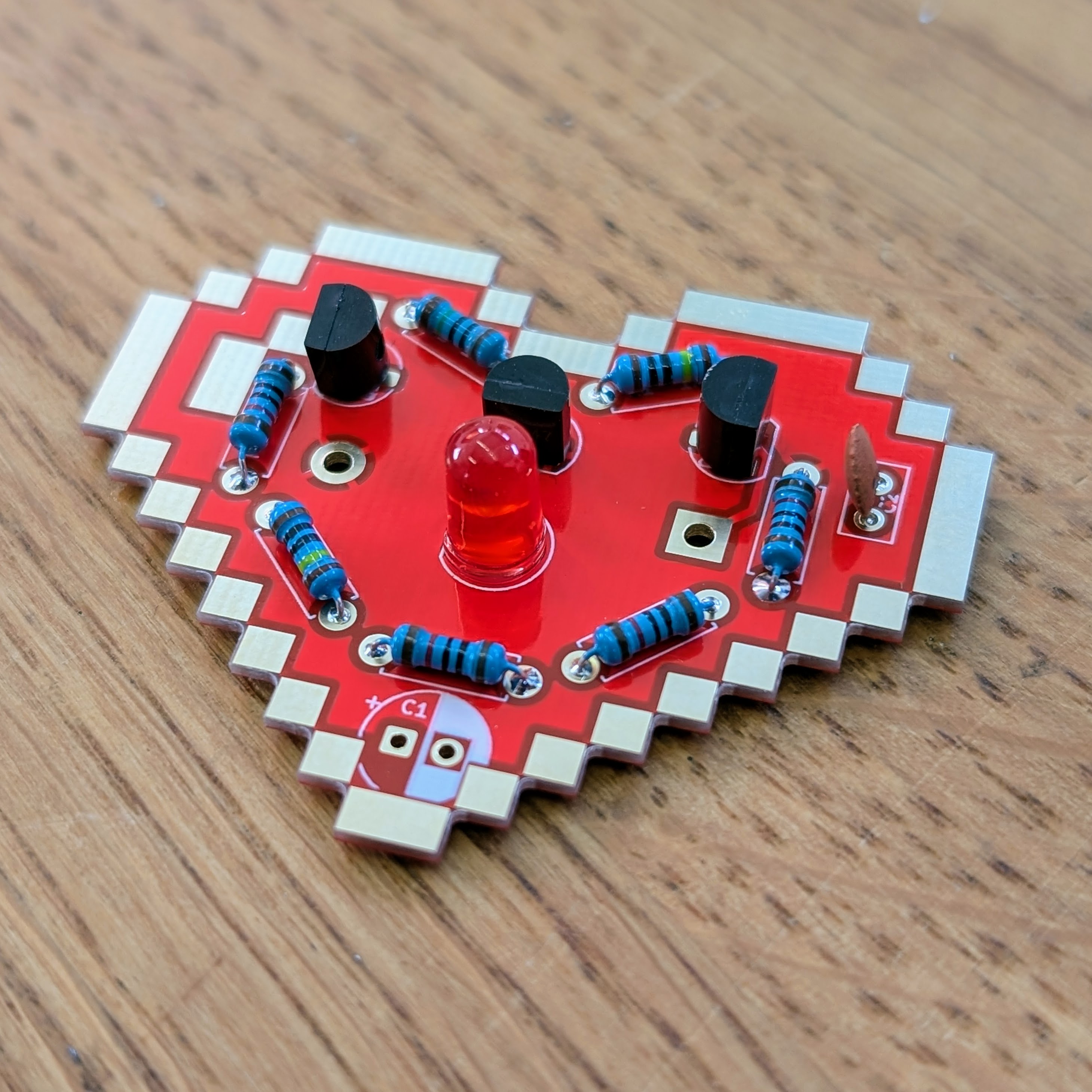

Der Heartbeat Lötbausatz verbindet Elektronik-Basteln mit einem echten Hingucker: Eine herzförmige Platine mit goldener Umrandung und pixeligem Look – wie aus einem Retro-Spiel – und mittendrin eine große rote 5-mm-LED, die in gleichmäßigen Abständen pulsiert und einen echten Herzschlag simuliert. Perfekt als Geschenk für die Liebste oder den Liebsten – und ideal als Valentinstags-Geschenk oder Einstieg in die Welt der Lötbausätze.

Diskrete Schaltung – keine Programmierung

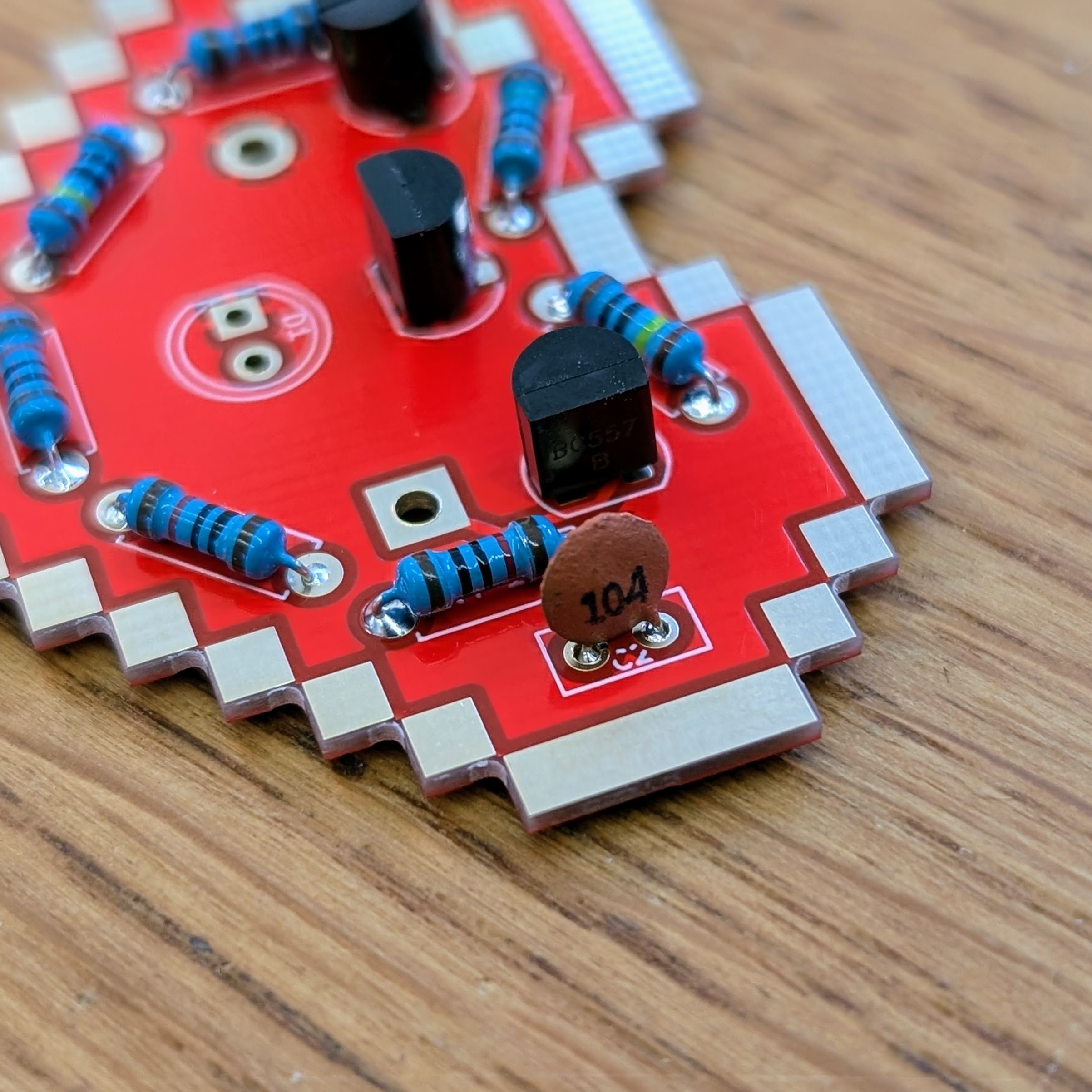

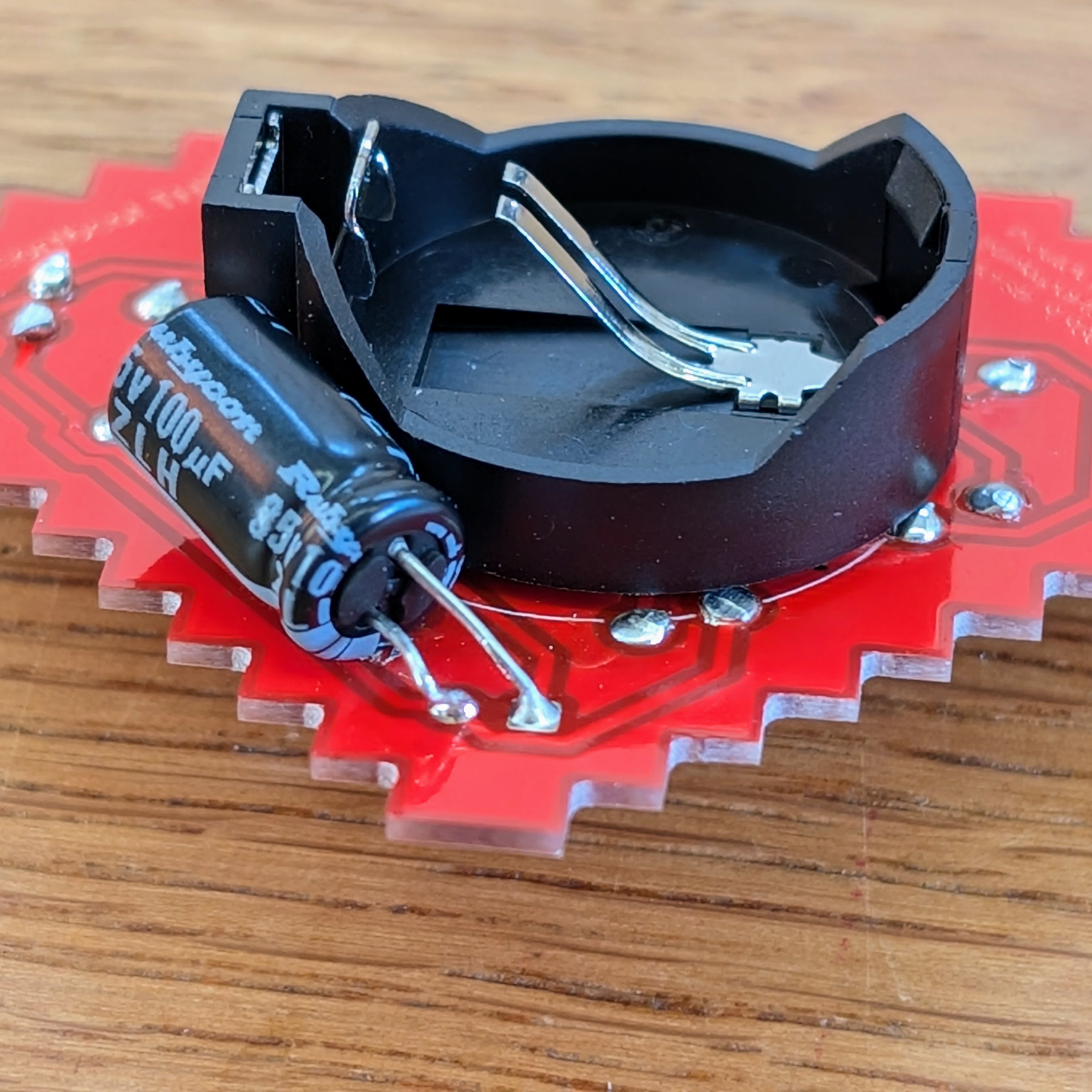

Die Schaltung ist vollständig diskret aufgebaut: Kein Mikrocontroller, keine Software – nur klassische Bauteile wie Widerstände, Transistoren und Kondensatoren. So lernst du echte Elektrotechnik und verstehst, wie ein astabiler Multivibrator funktioniert. Ein 100-µF-Elektrolytkondensator lädt sich langsam mit geringem Strom auf und entlädt sich in kurzen Impulsen über die LED. Dabei entsteht die nötige Spannungsüberhöhung, sodass die LED trotz niedriger Batteriespannung kräftig aufblitzt.

Die Schaltung basiert auf dem bewährten Konzept „Der ewige Blinker“ von Malte Pöggel bzw. Burkhard Kainka – eine Low-Power-Schaltung, die mit wenig Strom auskommt. Mit einer kleinen CR2032-Knopfzelle läuft dein Heartbeat typischerweise 1–2 Monate im Dauerbetrieb.

Für Anfänger und Nerds

Ob du gerade erst mit dem Löten anfängst oder schon Erfahrung hast: Der Bausatz ist bewusst anfängerfreundlich gestaltet. Die Komponenten sind gut zu löten, die Platine übersichtlich und die Anleitung ausführlich. Ideal für Kinder (mit Begleitung), Einsteiger und alle, die gerne verstehen, was hinter der Schaltung steckt. Ausführliche Hintergrundinfos und Schaltungsdetails findest du in unserem Heartbeat-Wiki.

Lieferumfang

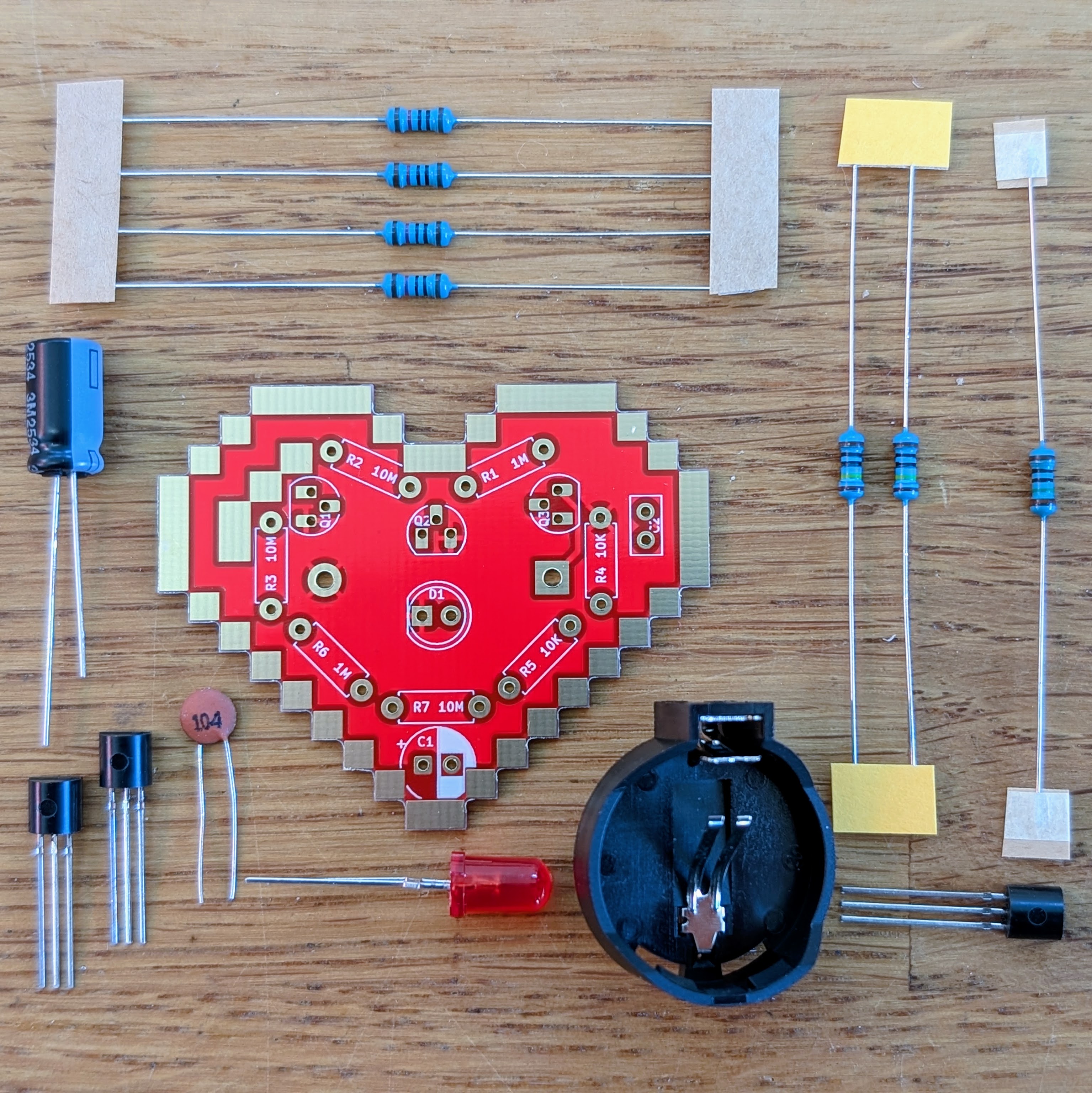

Der Bausatz enthält alle nötigen Teile zum Aufbau – ohne Batterie (CR2032 bitte separat besorgen). Mit dabei:

1× herzförmige Platine (rot, goldene Umrandung, pixeliges Design)
7× Widerstände
3× Transistoren
1× rote 5-mm-LED
2× Kondensatoren

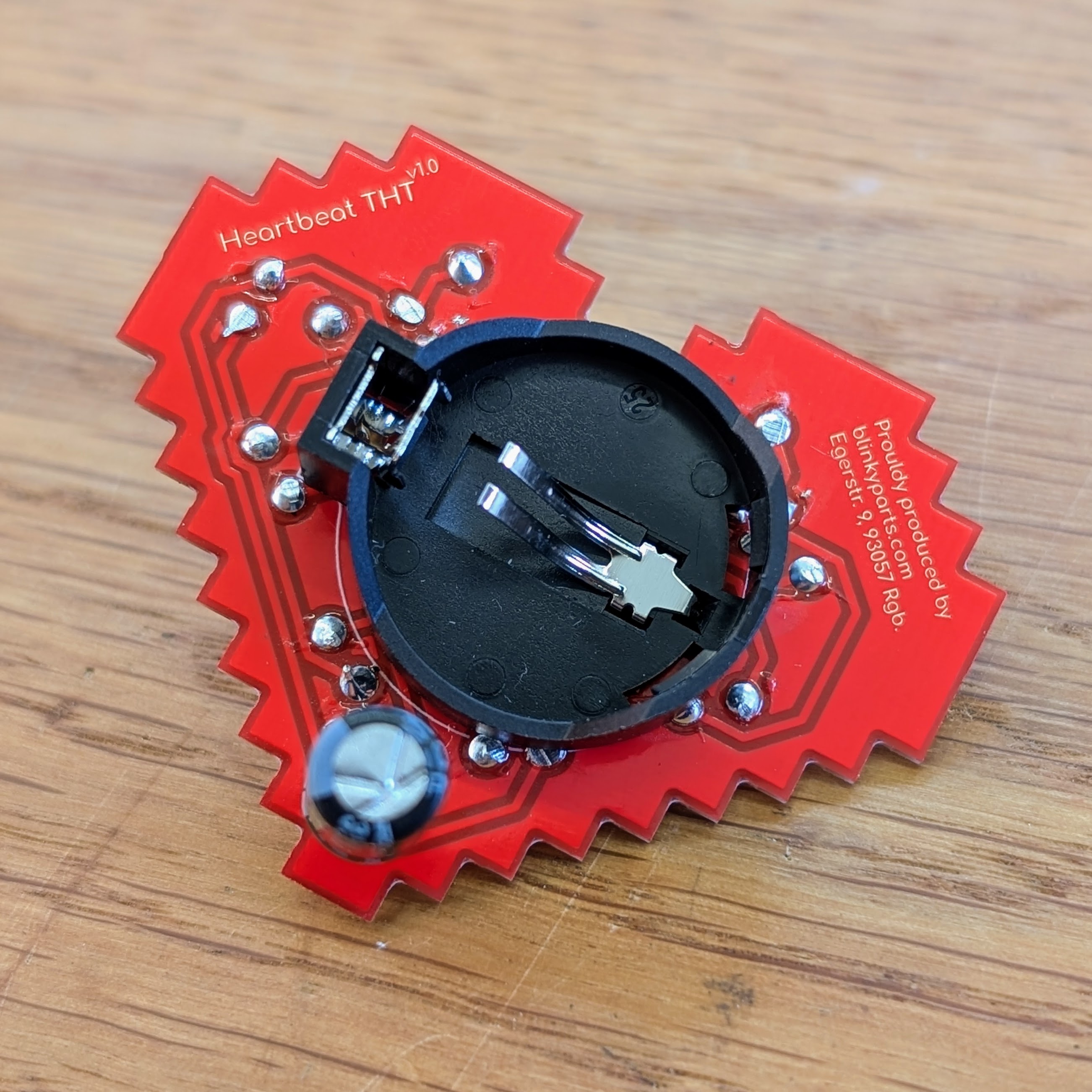

1× Batteriehalter für CR2032

Dazu liefern wir eine aussagekräftige Bauanleitung, damit du von der ersten Lötstelle bis zum pulsierenden Herz alles Schritt für Schritt nachvollziehen kannst.

Video

Anleitung und Interaktives Board:	https://binary-kitchen.github.io/SolderingTutorial/
Bauzeit:	20-40 Minuten
Schwierigkeit:	Einfach
Zielgruppe:	Erwachsene, Jugendliche, Nerds
Benötigte Batterien (nicht enthalten):	CR2032 Knopfzelle / LIR2032 Knopfzellen-Akku
